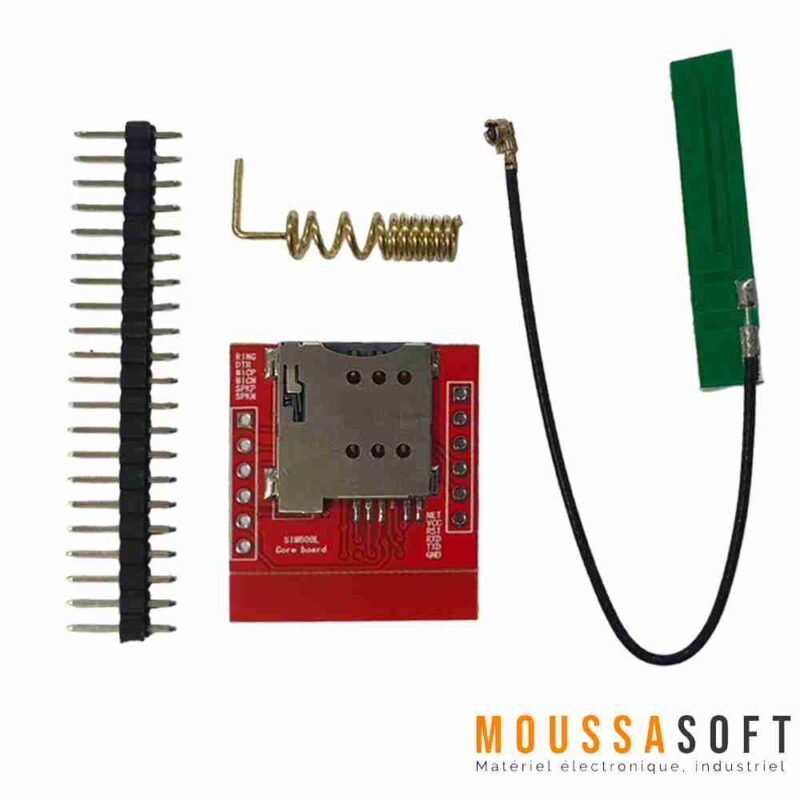

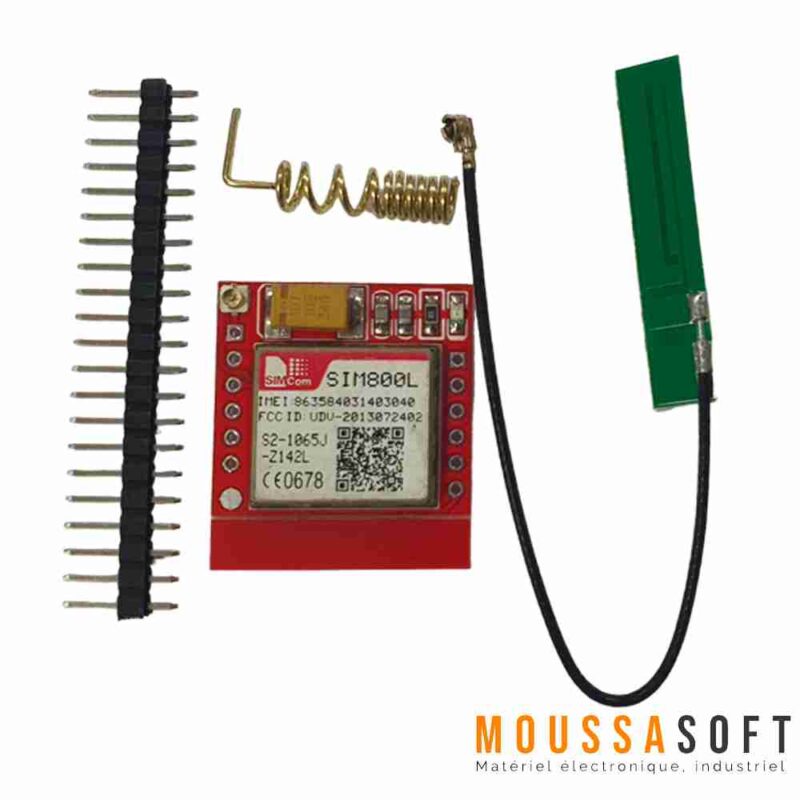

Découverte du Module SIM800L V1

SIM800L V1 est un module GSM/GPRS compact et économique. Ce module est capable de recevoir et d’envoyer des appels, des SMS et des données GPRS via une interface UART en utilisant des commandes AT.

Le module est facile à interfacer avec un microcontrôleur grâce à l’interface UART série et prend en charge diverses commandes AT pour l’envoi et la réception de messages SMS, la prise et la réception d’appels, ainsi que le transfert de données sur le réseau GPRS.

Cependant, le module nécessite une alimentation électrique pouvant fournir jusqu’à 2 A en pics, et le connecteur de carte SIM ne prend en charge que les cartes micro-SIM 2G.

Le module prend en charge les fréquences quadruples 2G (850/900/1800/1900 MHz) et est équipé d’un connecteur d’antenne U.FL et d’un connecteur de carte SIM pour une intégration facile.

Caractéristiques techniques du Module SIM800L V1

La fiche technique du SIM800L V1 Module GSM GPRS

https://components101.com/sites/default/files/component_datasheet/SIM800L-Datasheet.pdf

Video descriptif

Alimentation du Module SIM800L V1

Le module SIM800L V1 est très sensible à la qualité de l’alimentation électrique. Pour fonctionner correctement, le module nécessite une alimentation électrique stable et suffisamment puissante. La tension d’alimentation recommandée pour le module est de 3,4 V à 4,4 V, avec une puissance minimale de 2 A. Pour éviter les problèmes d’alimentation, il est recommandé d’utiliser un régulateur de tension pour réguler la tension d’alimentation.

Brochage

Le module SIM800L a un agencement de 12 broches, qui comprend les broches d’alimentation, l’interface UART et les broches pour connecter une antenne externe, un haut-parleur et un microphone. Le brochage du module SIM800L est le suivant:

Connexion et Contrôle du Module SIM800L V1

Le module SIM800L V1 peut être connecté à un microcontrôleur via une interface UART. Pour contrôler le module, des commandes AT standard sont utilisées. Les commandes AT sont des instructions textuelles que le microcontrôleur envoie au module via l’interface UART.

Le module SIM800L V1 répond aux commandes AT en renvoyant des réponses textuelles.

Les commandes AT les plus couramment utilisées sont :

• AT : Vérifie la communication entre le microcontrôleur et le module.
• AT+CPIN : Déverrouille la carte SIM.
• AT+CMGF : Définit le format de message SMS.
• AT+CMGS : Envoie un message SMS.
• AT+COPS : Recherche les opérateurs disponibles.
• AT+CREG : Vérifie l’état d’inscription au réseau.
• AT+CGATT : Active/désactive le GPRS.
• AT+CGDCONT : Définit les paramètres APN pour la connexion GPRS.
