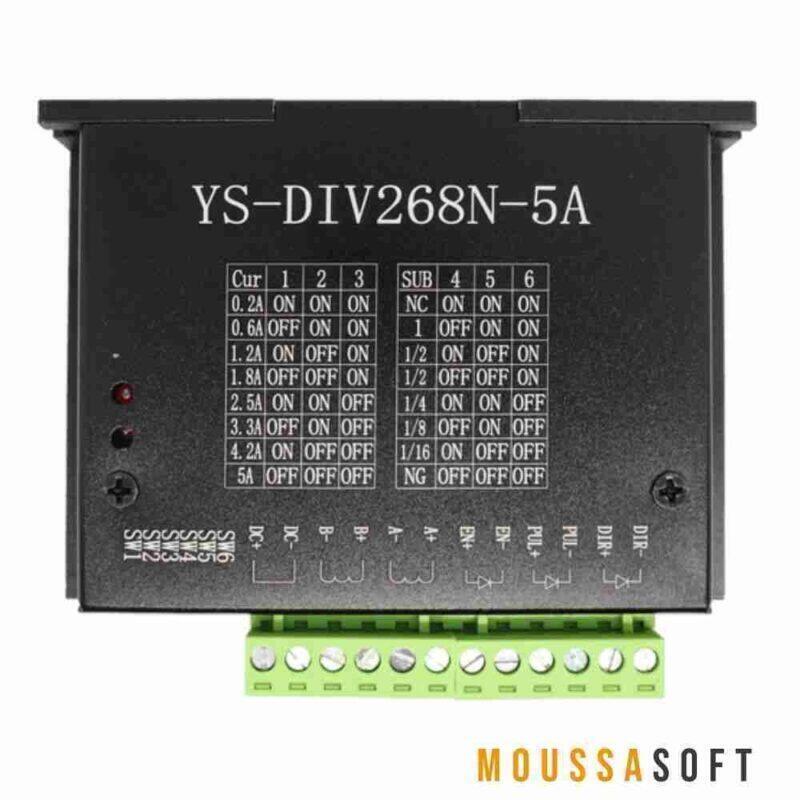

TB6600 Driver moteur pas à pas 5A

170,00 DH

TB6600 Driver moteur pas à pas 5A (HY-DIV268N-5A Microstep Driver ), est une carte open-source dédiée à la commande de moteur pas à pas.
Il contrôle la rotation du moteur en fonction des instructions reçues par la carte de commande. Un potentiomètre présent sur le driver permet également de limiter le couple moteur.

REF: P6C1

5 en stock

  • Récupération au magasin Moussasoft

Récupérez votre commande aujourd'hui.

Gratuit

  • Livraison partout au Maroc

Nous livrons à domicile dans tout le Maroc.

1-2 Jours

40.00 Dh

  • Livraison à Agadir

Le coursier livrera à l'adresse indiquée.

même jour

20.00 Dh

  • Retours gratuits sous 7 jours.
19 Personnes qui regardent ce produit actuellement !
Description

TB6600 Driver moteur pas à pas 5A 12-40v DC

Caractéristiques:

Driver moteur pas à pas TB6600 0.2 – 5A

  • Basé sur le Toshiba TB6600
  • Tension d’entrée / puissance: 12-40V (12-24V conseillé)
  • Tension d’entrée / logique : 3-5.5V
  • Courant en continu par phase : 4.5A
  • Courant maximum par phase (100ms max): 5A (avec dissipateur et ventilation)
  • Entrées numériques opto-isolées ;
  • Protection contre les sous-tensions ;
  • Circuit de détection de surintensité ;
  • Cinq possibilités de micro-pas sélectionnables (1/1, 1/2, 1/4, 1/8 et 1/16) ;
  • Huit réglages de courant de phase de sortie sélectionnables ;
  • Vitesse de démarrage élevée ;
  • Couple à grande vitesse.
  • Protection : surchauffe, surconsomation
  • Pas de protection d’inversion des tensions
  • Taille : 80×50 mm
  • Contrôle du courant de sortie moyen ;
  • Pilote pas à pas sinusoïdal bipolaire à micro-pas ;

DONNÉES TECHNIQUES

  • Tension d’alimentation 12 ~ 48VDC
  • Courant d’entrée de 1 à 5A selon le
  • Paramètres de courant de sortie.
  • Courant de sortie du moteur pas à pas de 0,2 A à 5 A
  • Température de fonctionnement -10 à 45 °C ;
  • Température de stockage -40 °C à 70 °C
  • Poids 230 grammes

INTERFACE DES SIGNAUX DE CONTRÔLE:

 Description des signaux de contrôle :

Driver moteur pas à pas TB6600 0.2 – 5A

  • PUL + : entrée positive du signal d’impulsion de pas ;
  • PUL- : entrée négative du signal d’impulsion de pas ;
  • DIR + : entrée positive du signal de direction pas à pas ;
  • DIR – : entrée négative du signal de direction pas à pas ;
  • EN + : entrée positive du signal d’activation hors ligne ;
  • EN – ; entrée négative du signal d’activation hors ligne ;
