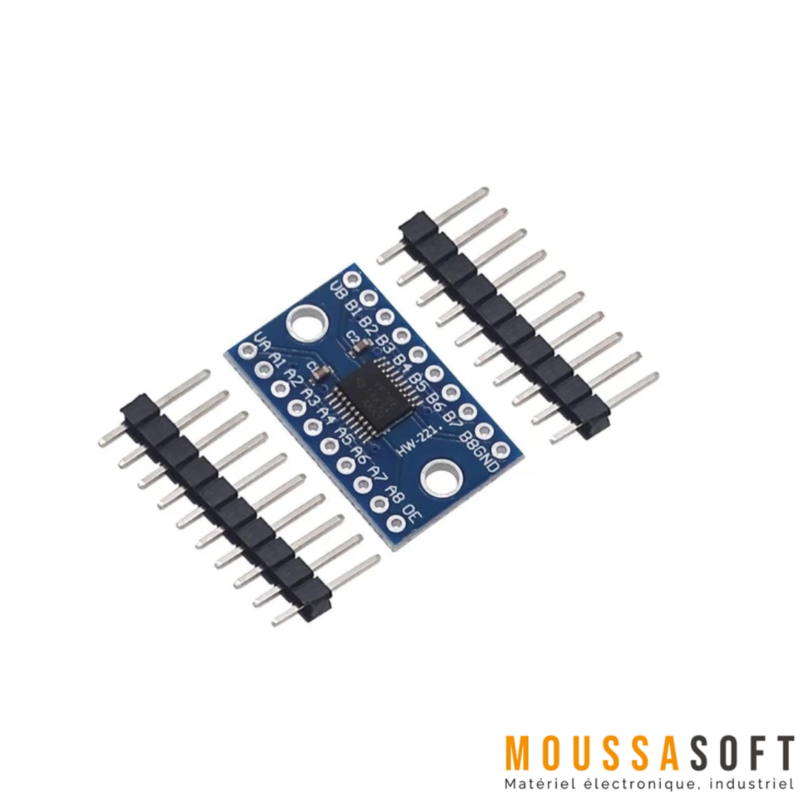

TXS0108E Convertisseur de Niveau Logique 3.3V/5V 8 Canaux

TXS0108E Convertisseur de Niveau Logique Bidirectionnel 3.3V/5V 8 Canaux

Fonctions Principales du TXS0108E

Spécifications Techniques

• Dimensions : 21 mm x 15 mm
• Large tension d’alimentation : de 1,4V à 3,6V pour le côté A (VCCA) et de 1,65V à 5,5V pour le côté B (VCCB)
• Courant de repos : très faible (<10 µA)
• Détection automatique de direction
• Conversion rapide avec un taux de transition élevé
• Protection ESD : jusqu’à ±15 kV HBM (Human Body Model)

Cas d’Utilisation

• Interfaçage entre des microcontrôleurs fonctionnant à des tensions différentes
• Communication entre des capteurs 3,3V et des modules 5V
• Connexion de modules Bluetooth fonctionnant à 3,3V à des environnements 5V
• Adaptation de signaux pour les écrans et les périphériques de stockage

Utilisation et Connexion

• VCCA se connecte à l’alimentation 3,3V
• VCCB se connecte à l’alimentation 5V
• GND se connecte au pôle négatif de l’alimentation; les deux alimentations doivent être mises à la terre en commun
• Lorsque Ax a une entrée TTL 3,3V, Bx reçoit une sortie TTL 5V
• Lorsque Bx a une entrée TTL 5V, Ax reçoit une sortie TTL 3,3V
