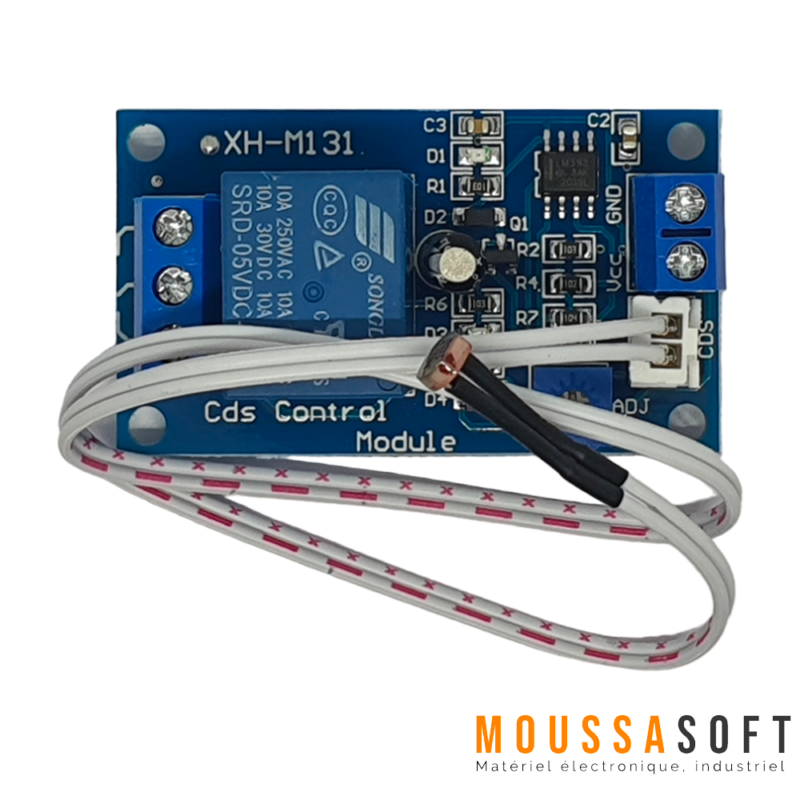

XH-M131 DC 5V permet de contrôler une charge électrique en fonction de la luminosité ambiante. Il utilise un photoresistor pour détecter la luminosité et un relais pour commuter la charge électrique.
Le module est facile à installer et peut être alimenté par une tension de 5V DC, ce qui le rend compatible avec une large gamme de sources d’alimentation.
XH-M131 DC 5V Module relais avec photorésistance permet de contrôler automatiquement l’éclairage en fonction de la luminosité ambiante. Le module utilise une photoresistance pour détecter le niveau de luminosité et un relais pour activer ou désactiver l’éclairage.
Fonctionnement du module XH-M131
Le module de relais photosensible XH-M131 DC 5V utilise une photoresistance pour détecter le niveau de luminosité ambiante. La photoresistance est connectée à une entrée analogique du microcontrôleur. Lorsque le niveau de luminosité atteint un certain seuil, le microcontrôleur active le relais pour allumer ou éteindre l’éclairage connecté au module.
Le module dispose également d’un potentiomètre qui permet d’ajuster le seuil de détection de luminosité. Cela permet de régler la sensibilité du module en fonction des conditions environnementales et de garantir un fonctionnement précis et fiable.
Spécifique technique
Tension d’entrée : 5V DC
Type de sortie : Commutateur de sortie
Capacité de contrôle : Maximum 10A
Fréquence de détection : 1MHz
Seuil de luminosité réglable via potentiomètre pour définir le démarrage du relais
Trois ports de sortie :
Normalement ouvert (NO)
Terminal commun (COM)
Normalement fermé (NC)
Dimensions : 30 mm x 53 mm x 18 mm
Poids : environ 20 g
Tension de commutation : 250V AC / 30V DC à 10A
Video descriptif
Comment utiliser le module de relais photosensible XH-M131 DC 5V pour contrôler l’éclairage en fonction de la luminosité ambiante
Étape
Description
1
Connectez le pôle positif et négatif de l’alimentation au bornier d’entrée du module.
2
Connectez la charge aux bornes de sortie NO, COM et NC du module.
3
Réglez le potentiomètre pour ajuster le seuil de détection de la luminosité.
4
Lorsque la luminosité ambiante est inférieure au seuil de détection, le relais se ferme automatiquement et allume la charge.
5
Lorsque la luminosité ambiante dépasse le seuil de détection, le relais s’ouvre et éteint la charge.
Les étapes pour connecter le module de relais photosensible DC 5V à Arduino :
Connectez le fil rouge de l’alimentation 5V du module XH-M131 à la broche 5V de la carte Arduino.
Connectez le fil noir de l’alimentation à la broche GND de la carte Arduino.
Connectez le fil de commande du relais du XH-M131 à une broche de sortie numérique de la carte Arduino, par exemple la broche 9.
Dans le code Arduino, configurez la broche de commande du relais comme une sortie en utilisant la fonction pinMode().
Utilisez la fonction digitalWrite() pour activer ou désactiver la broche de commande du relais en fonction des niveaux de luminosité détectés par le module XH-M131.
