COMMENT CHOISIR UNE ALIMENTATION APPROPRIÉE POUR VOTRE PROJET ?

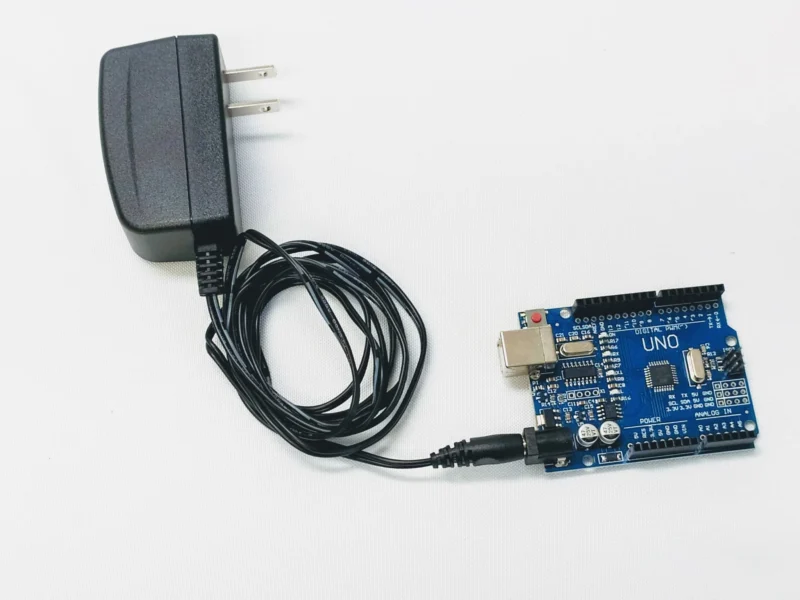

Comment Choisir Une Alimentation Appropriée Pour Votre Projet

Introduction

Lorsque vous travaillez sur un projet électronique, choisir la bonne alimentation électrique est crucial pour assurer le bon fonctionnement de vos composants. Dans cet article, nous vous guiderons à travers les étapes pour choisir une alimentation appropriée pour votre projet, en respectant les spécifications requises. De plus, nous examinerons les différents types d’alimentations électriques disponibles sur le marché et les connecteurs couramment utilisés pour faciliter l’intégration de l’alimentation dans votre projet.

Trois règles pour choisir une alimentation électrique

Lorsqu’il s’agit de choisir une alimentation électrique pour votre projet, suivez ces trois règles simples pour garantir un fonctionnement optimal :

  1. La tension de sortie doit correspondre aux besoins de votre projet : Assurez-vous que la tension de sortie de l’alimentation correspond exactement à la tension requise par vos composants électroniques. Une tension trop élevée peut endommager les composants, tandis qu’une tension trop basse peut empêcher leur fonctionnement normal.
  2. Le courant de sortie doit être supérieur à la demande de votre projet : Choisissez une alimentation dont le courant de sortie est supérieur à la demande en courant de vos composants. Le courant est la quantité de charge électrique qui circule dans un circuit, et chaque composant a une demande de courant spécifique. Une alimentation dont le courant de sortie est inférieur à la demande de votre projet peut entraîner un fonctionnement instable ou une défaillance des composants.
  3. La puissance totale de l’alimentation doit être supérieure aux besoins de votre projet : La puissance d’une alimentation est déterminée par la tension et le courant de sortie. Assurez-vous que la puissance totale de l’alimentation est supérieure à la puissance requise par votre projet. Une puissance insuffisante peut entraîner des problèmes tels que des baisses de tension (brownouts) et un fonctionnement instable des composants.

Exigences de l’alimentation électrique

Avant de choisir une alimentation, il est essentiel de comprendre les exigences de votre projet en termes de tension et de courant. La tension correspond à la “pression” qui pousse le courant à travers votre circuit, tandis que le courant est le “carburant” qui alimente vos composants. Pour déterminer les besoins de votre projet, référez-vous aux spécifications des composants individuels et utilisez un multimètre ou un oscilloscope pour mesurer la consommation d’énergie réelle pendant le fonctionnement. En mesurant la tension et le courant, vous obtiendrez des informations précieuses pour choisir une alimentation adaptée.

Différents types d’alimentations électriques

Lorsque vous choisissez une alimentation électrique pour votre projet, il est important de comprendre les différents types disponibles et leurs caractéristiques spécifiques. Voici un aperçu technique des types d’alimentations couramment utilisés :

Alimentation électrique murale de conversion AC-DC

Ces alimentations sont conçues pour convertir le courant alternatif (AC), tel que celui provenant d’une prise murale, en courant continu (DC) utilisé par vos composants électroniques. Elles intègrent des circuits de redressement et de régulation pour fournir une tension et un courant stables. Les options de tension et de courant sont généralement fixes, ce qui les rend faciles à utiliser. Les alimentations murales sont disponibles dans une large gamme de tensions, allant de quelques volts jusqu’à plusieurs dizaines de volts, en fonction des besoins de votre projet.

Alimentation électrique continue variable

Ces alimentations offrent la flexibilité de régler la tension et le courant de sortie selon vos besoins spécifiques. Elles sont souvent utilisées lors de la phase de prototypage ou de développement, car vous pouvez ajuster les paramètres de sortie pour tester différentes configurations et évaluer les performances de vos composants électroniques. Les alimentations continues variables utilisent des composants tels que des amplificateurs de tension variable (potentiomètres) et des amplificateurs de courant pour permettre des réglages précis. Elles offrent généralement une plage de tension et de courant réglables pour répondre à une variété d’exigences de projet.

Alimentation électrique USB

Les alimentations USB sont devenues extrêmement courantes grâce à leur facilité d’utilisation et à leur compatibilité avec de nombreux appareils électroniques. Elles sont souvent utilisées pour alimenter des modules de développement tels que les Arduino. Une alimentation USB fournit une tension nominale de 5 volts (V) et un courant pouvant atteindre plusieurs ampères (A), en fonction des spécifications de l’adaptateur ou de la source d’alimentation USB utilisée. La commodité d’une connexion USB standard vous permet d’alimenter votre projet à partir d’un ordinateur, d’un chargeur USB ou d’une batterie portable.

Batteries

Les batteries offrent une solution portable pour alimenter vos projets électroniques. Elles stockent de l’énergie chimique et la convertissent en électricité grâce à des réactions chimiques internes. Les batteries sont disponibles dans une variété de types, notamment les piles alcalines, les piles au lithium-ion et les piles rechargeables. Chaque type de batterie présente des caractéristiques spécifiques telles que la capacité (mesurée en ampères-heures), la tension nominale et la durée de vie. Les batteries sont idéales pour les projets nécessitant une alimentation autonome ou pour les applications où l’accès à une prise électrique n’est pas pratique.

Choisir la bonne puissance : convertisseurs de puissance

Dans certains cas, vous pouvez avoir besoin d’ajuster la puissance de votre alimentation pour répondre aux exigences spécifiques de votre projet. Les convertisseurs de puissance vous permettent d’augmenter ou de réduire la tension de sortie de votre alimentation. Un convertisseur abaisseur (buck) réduit la tension, tandis qu’un convertisseur élévateur (boost) l’augmente. En utilisant ces convertisseurs, vous pouvez obtenir la tension requise même si votre alimentation ne fournit pas la valeur exacte.

Comprendre les connecteurs d’alimentation électrique

Pour intégrer l’alimentation électrique à votre projet, il est essentiel de comprendre les différents connecteurs couramment utilisés. Voici quelques-uns des connecteurs populaires :

A. Prises barrel jacks : Ces connecteurs à broches concentriques sont souvent utilisés sur les cartes de circuits imprimés et les modules électroniques. Ils offrent une connexion fiable et sécurisée pour l’alimentation de vos composants.

B. Câbles banane et pinces crocodile : Ces câbles avec des embouts banane ou des pinces crocodile sont couramment utilisés lors de la connexion d’une alimentation à un circuit de prototypage sur une plaque à essais. Ils permettent une connexion temporaire et facile des fils d’alimentation.

C. Platine d’essais et fils de connexion : Les breadboards offrent une méthode pratique pour tester des circuits sans avoir à souder les composants. Les fils de connexion sont insérés dans les trous de la plaque pour relier l’alimentation et les composants de manière temporaire.

D. Porte piles : Lorsque vous utilisez des piles, des boîtiers spécifiques sont souvent utilisés pour loger les cellules et fournir une connexion pratique à votre circuit électronique.

Comment Choisir Une Alimentation Appropriée Pour Votre Projet  ?

Tester votre alimentation

Lorsque vous choisissez une alimentation pour votre projet, il est essentiel de la tester pour vous assurer qu’elle fonctionne correctement et qu’elle répond aux exigences de votre projet. Voici quelques précautions à suivre lors des tests de votre alimentation :

  1. Vérifiez les spécifications de tension et de courant : Avant de connecter votre alimentation à votre projet, assurez-vous que sa tension de sortie correspond aux besoins de vos composants. Vérifiez également que le courant de sortie de l’alimentation est suffisant pour alimenter tous les composants connectés. Si la tension ou le courant est incorrect, cela peut endommager vos composants ou entraîner un fonctionnement instable.
  2. Utilisez un multimètre pour mesurer la tension de sortie : Avant de connecter votre projet à l’alimentation, mesurez la tension de sortie à l’aide d’un multimètre. Cela vous permettra de vérifier si la tension correspond à la valeur spécifiée. Placez les pointes de touche du multimètre sur les bornes de sortie de l’alimentation et lisez la tension affichée sur l’écran du multimètre. Assurez-vous qu’elle est stable et proche de la valeur attendue.
  3. Vérifiez le courant de sortie avec une charge : Pour tester le courant de sortie de votre alimentation, connectez une charge appropriée, telle qu’une résistance, à la sortie de l’alimentation. Utilisez un multimètre en mode ampèremètre et placez-le en série avec la charge pour mesurer le courant. Assurez-vous que le courant mesuré est conforme aux spécifications de l’alimentation et qu’il est suffisant pour alimenter vos composants sans surcharger l’alimentation.
  4. Surveillez la stabilité de la tension de sortie : Pendant le fonctionnement de votre projet, surveillez la stabilité de la tension de sortie de l’alimentation. Utilisez un oscilloscope pour observer la forme d’onde de la tension de sortie et assurez-vous qu’elle reste stable et sans fluctuations excessives. Des fluctuations importantes de la tension peuvent indiquer des problèmes avec l’alimentation ou une charge excessive sur l’alimentation.
  5. Vérifiez la protection contre les surtensions et les courts-circuits : Assurez-vous que votre alimentation est équipée de protections contre les surtensions et les courts-circuits. Ces protections sont essentielles pour la sécurité de votre projet et pour éviter d’endommager vos composants en cas de problème. Vérifiez les spécifications de l’alimentation pour vous assurer qu’elle dispose de ces protections intégrées.

Choix d’alimentation pour une bras robotique

Pour une bras robotique nous sommes besoin de :

  • Arduino Uno
  • Servomoteur MG995 180°
  • Servomoteur SG90
  • alimentation CC (ou toute source d’alimentation 6 V)

Pour choisir l’alimentation appropriée pour notre bras robotique à commande gestuelle, nous avons évalué les spécifications des composants en relevant leurs tensions et courants nominaux. En se basant sur les besoins des servos, fonctionnant généralement entre 4,8 V et 6 V, nous avons déterminé que notre alimentation devait fournir une tension de 6 V. La stabilité de l’alimentation a été prise en compte, privilégiant une alimentation CC régulée pour assurer un mouvement fluide du bras robotique. Enfin, nous avons opté pour une source d’alimentation CC de 6 V pour répondre aux besoins en tension et en courant de tous les servos utilisés dans le bras robotique .

Choix D'Alimentation Pour Une Bras Robotique
