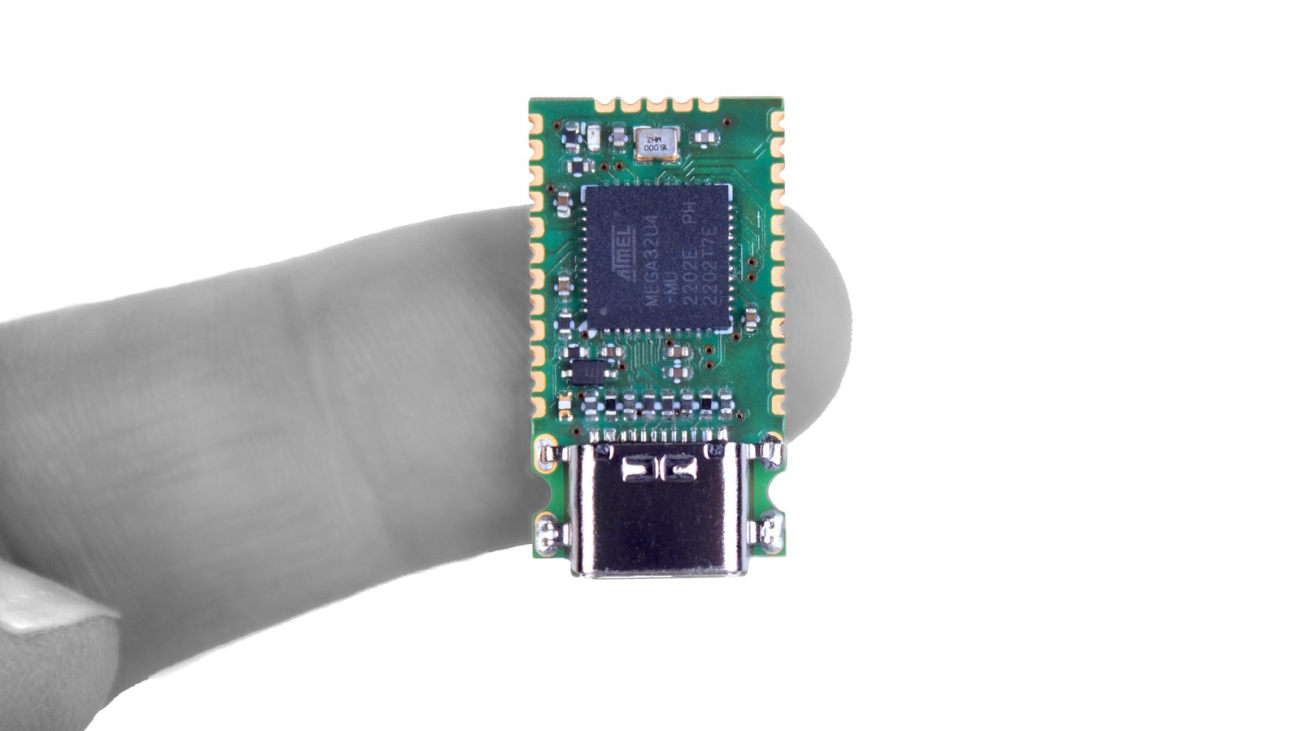

Epi 32U4 : Une petite carte de développement Arduino compatible avec connectivité USB Type-C
Dans le monde des cartes de développement Arduino, la taille et la compatibilité sont des critères essentiels. C’est là qu’intervient l’Epi 32U4, une carte de développement extrêmement compacte et compatible Arduino, dotée d’un microcontrôleur ATmega32U4 et d’une connectivité USB Type-C. Conçu pour être aussi petit que possible, ce bijou technologique offre également de nombreuses fonctionnalités de protection pour garantir son bon fonctionnement même dans des environnements bruyants.
Caractéristiques et spécifications

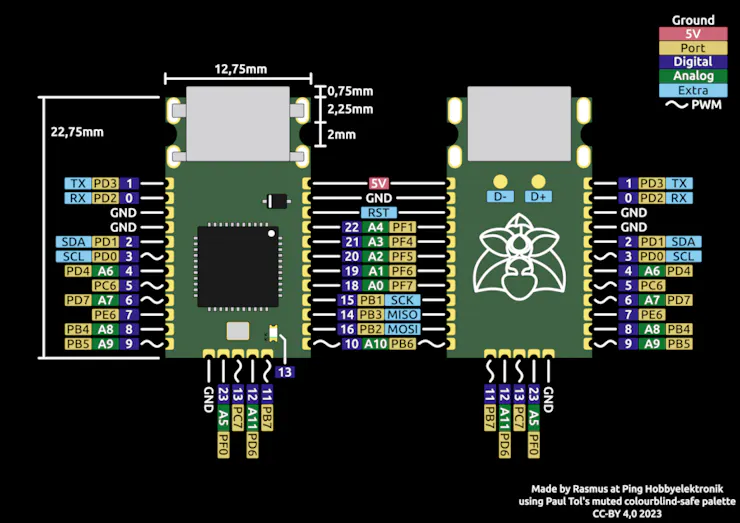

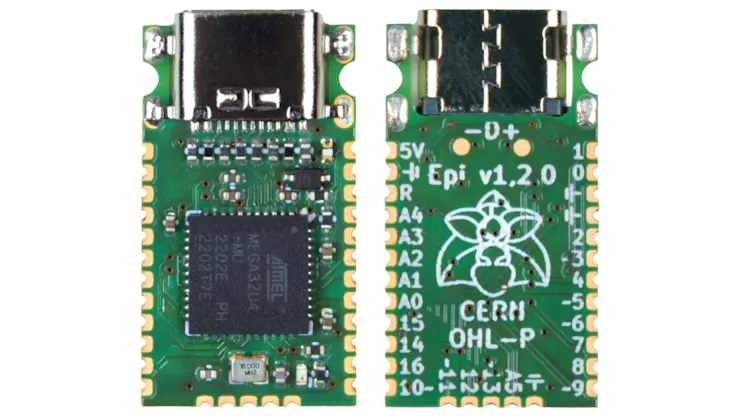

L’Epi 32U4 est équipée d’un microcontrôleur ATmega32U4 cadencé à 16 MHz, avec une plage de tension de fonctionnement de 4,5 à 5,5 V pour la version 16 MHz et de 2,7 V à 8 MHz. Ses broches sont disposées de manière castellated avec un espacement de 1,27 mm, ce qui permet une intégration facile dans n’importe quel projet. Que vous souhaitiez la souder directement sur un PCB ou utiliser les connecteurs fournis pour un montage moins permanent, l’Epi 32U4 s’adapte à vos besoins. De plus, ses fentes de montage vous permettent de la fixer avant de commencer la soudure, simplifiant ainsi le câblage à la main.
Polyvalence et connectivité USB
L’une des caractéristiques clés de l’Epi 32U4 est sa capacité à agir en tant que périphérique USB, ce qui la rend idéale pour des projets tels que des claviers compacts. De plus, son connecteur USB Type-C garantit une compatibilité avec les futures conceptions. Avec 23 broches d’E/S disponibles, l’Epi 32U4 offre également plus de ports que le Pro Micro standard, ce qui en fait un choix adapté même pour les projets où l’espace n’est pas limité. De plus, les lignes USB D+ et D- sont disponibles, au cas où votre conception nécessiterait un connecteur séparé.
Protection et fiabilité
Pour assurer la fiabilité de son fonctionnement, l’Epi 32U4 est équipée de plusieurs fonctionnalités de protection. Elle comprend notamment un fusible et une protection contre les décharges électrostatiques (ESD) sur les lignes de données USB et l’entrée d’alimentation. De plus, un filtre à ferrite et un filtre passe-bas sont présents pour filtrer le bruit de l’alimentation et de la référence de tension analogique. Ces fonctionnalités de protection garantissent une utilisation fiable même dans des environnements électriquement bruyants.
Comparaisons avec d’autres cartes Arduino
Pour vous aider à mieux comprendre les avantages de l’Epi 32U4, voici une comparaison avec d’autres cartes populaires :
| Modèle | Fabricant | Taille | USB Type-C | Broches en Castellated | Broches E/S | Régulateur de tension | Fonctionnalités de protection | Montage vissé | Open Source | Disponibilité | Prix |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Epi 32U4 | Ping Hobbyelektronik | 22,75 x 12,75 mm | Oui | Oui | 23 | Non | Fusible, ESD, Filtre à ferrite | Oui | Oui | Bientôt | 25 $ |
| Pro Micro | Divers | 33 x 17,75 mm | Non | Non | 21 | Oui | Aucune | Non | Oui | Plentiful | À partir de 5 $ |
| Elite-C V4 | Keeb | 33 x 17,75 mm | Oui | Oui | 24 | Non | Aucune | Non | Incertain | Disponible | 18 $ |
| Qwiic Pro Micro | Sparkfun | 33 x 17,75 mm | Oui | Oui | 21 | Oui | Aucune | Non | Oui | Disponible | 21,50 $ |
| µduino | µduino | 12 x 12 mm | Non | Non | 20 | Oui | Certaines | Non | Semi | Indisponible | 23 $ |
| Beetle | DFrobot | 20 x 22 mm | Non | Arguablement | 10 | Non | Aucune | Non | Incertain | Disponible | 9 $ |
| PICO | Mellbell | 15,25 x 15,25 mm | Non | Non | 12 | Oui | Aucune | Non | Incertain | Indisponible | 17 $ |
Fabrication et logistique
L’Epi 32U4 sera assemblée en Suède, où des PCB de fabrication allemande seront équipés de composants de haute qualité provenant de fabricants réputés. Chaque unité sera ensuite testée dans notre laboratoire pour garantir sa fiabilité et sa performance.
Pour la distribution, nous avons fait équipe avec Mouser Electronics, partenaire de Crowd Supply. Une fois la production terminée, tous les produits seront soigneusement emballés et expédiés par Mouser Electronics aux contributeurs du monde entier.
Risques et défis
Bien que nous ayons minutieusement planifié le projet, il existe toujours des risques et des défis imprévus. Les pénuries de composants sont toujours possibles, mais à ce stade, l’approvisionnement semble prometteur, et nous sommes prêts à effectuer des substitutions si nécessaire. Notre machine Lumen PnP, bien que performante, est encore relativement nouvelle pour nous, et son réglage optimal pourrait nécessiter du temps. Si jamais ces défis devenaient trop difficiles à surmonter, nous avons établi une relation avec une entreprise locale spécialisée dans la conception et la fabrication électroniques. Nous pourrions faire appel à eux pour l’assemblage des cartes si nécessaire.
Conclusion
l’Epi 32U4 est une carte de développement Arduino compatible extrêmement compacte offrant une connectivité USB Type-C. Sa taille réduite, ses fonctionnalités de protection et sa polyvalence en font un choix idéal pour une grande variété de projets. Que vous souhaitiez concevoir un clavier compact ou réaliser des projets électroniques dans des espaces restreints, l’Epi 32U4 est un choix fiable et puissant. Préparez-vous à explorer de nouvelles possibilités avec cette carte de développement Arduino de poche.
