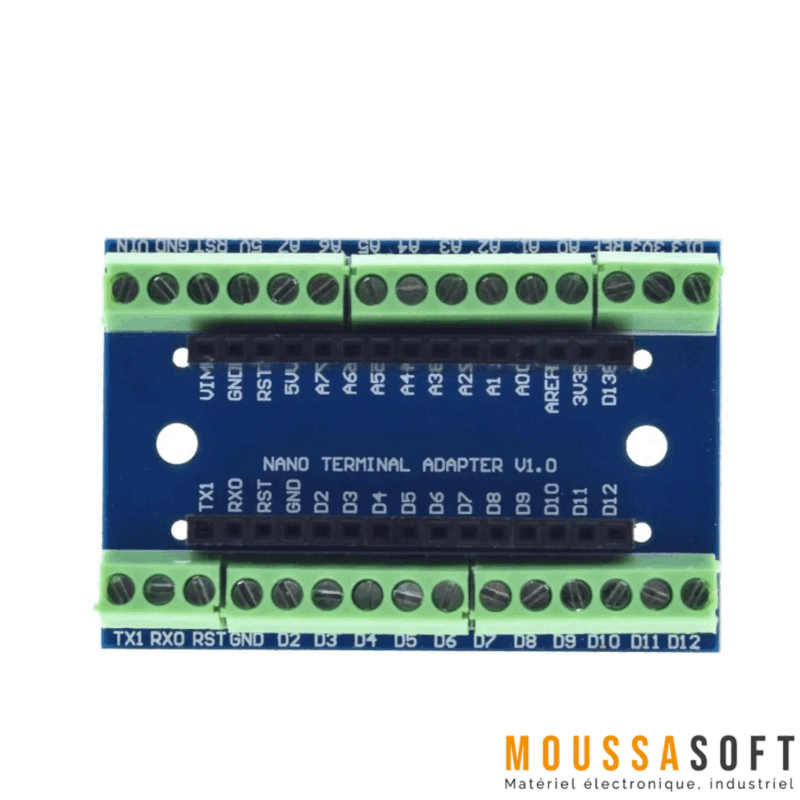

Adaptateur d’extension de Terminal Nano

Adaptateur d’extension de Terminal pour le Arduino Nano:

Adaptateur d’extension Nano Terminal pour Arduino Nano pour simplifier la connexion entre la carte de développement et plusieurs composants électroniques externes. Cet adaptateur rend le câblage plus simple et rapide, éliminant le besoin de soudures. bon choix pour les configurations temporaires et les projets de prototypage, adoption avec l’Arduino Nano version 3.0 et les versions antérieures.

Adaptateur d’extension Nano Terminal permet de connecter l’Arduino Nano à plusieurs composants et capteurs externes en fournissant des bornes à vis pour chaque broche:

• Connexions directes : Chaque broche de l’Arduino Nano est accessible via des bornes à vis sur l’adaptateur. Vous pouvez ainsi relier directement les fils provenant de composants externes ou de capteurs aux bornes correspondantes de l’adaptateur.
• Distribution de l’alimentation : L’adaptateur permet également de distribuer l’alimentation aux différents composants en reliant les rails d’alimentation de l’Arduino Nano aux bornes à vis.
• Extensions des broches : Pour des projets complexes nécessitant plusieurs connexions, l’adaptateur facilite la gestion de ces connexions en donnant une interface claire et ordonnée pour brancher différents modules, capteurs, et dispositifs.
• Prototypage de circuits : Lors de la création de circuits sur un panneau perforé ou un autre dispositif de prototypage, l’adaptateur peut être utilisé pour établir des connexions temporaires ou permanentes entre l’Arduino Nano et les autres éléments du circuit.

Spécifications Techniques :

• Matériaux :
  • Corps : Plastique ABS
  • Bornes à vis : Métal (laiton ou acier inoxydable)
• Tension d’alimentation : 5V (compatible avec Arduino Nano)
• Puissance de dissipation : Faible (serve principalement de relais pour les connexions)
• Adoption :
  • Arduino Nano version 3.0 et versions antérieures
  • Particularité : Pour les versions antérieures, les broches analogiques A0 à A7 sont disposées dans l’ordre inverse
• Applications :
  • Prototypage électronique
  • Connexion de composants externes
  • Configuration temporaire sans soudure
• Montage :
  • Fixation : Se monte facilement sur un panneau perforé ou en tant que solution de connexion indépendante
  • Connexion : 30 bornes à vis pour sorties et entrées de l’Arduino
• Précautions :
  • Assurez-vous que les broches sont correctement alignées
  • Évitez l’utilisation dans des environnements humides ou corrosifs
