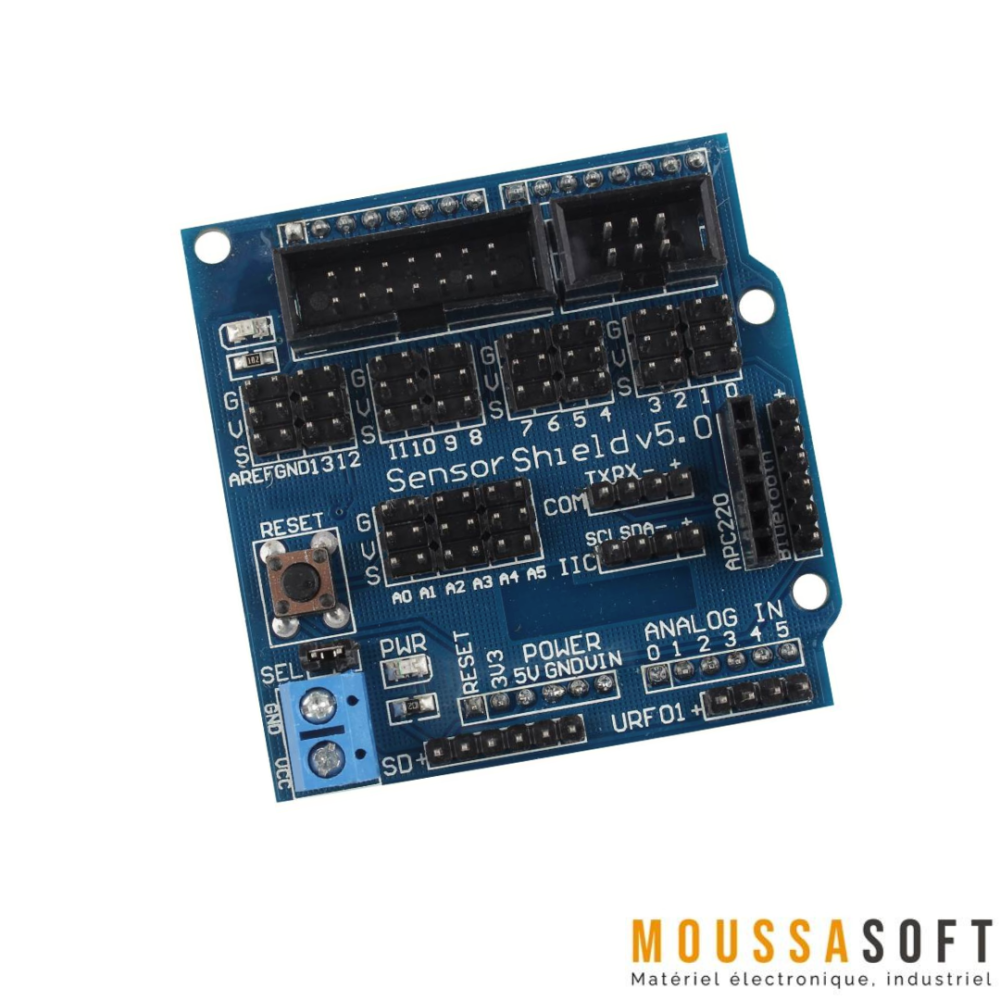

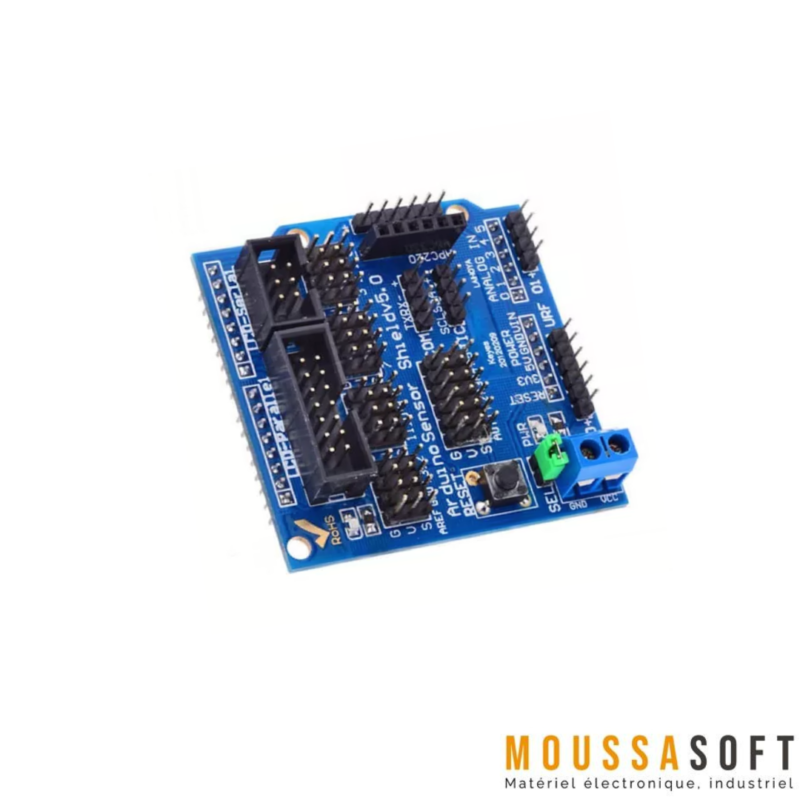

Module Sensor Shield V5.0 pour Arduino UNO et MEGA
Shield de capteur V5.0 est une carte d’extension électronique sert spécifiquement pour améliorer et simplifier la connectivité de divers capteurs aux cartes Arduino, telles que l’Arduino Uno et le Mega 2560.
Le Sensor Shield V5.0 s’adapte avec l’Arduino Uno et le Mega 2560, entre autres. Ces cartes partagent un format commun, qui inclut l’emplacement et l’espacement de leurs broches de connexion. Le Shield V5.0 exploite cette uniformité en correspondant à ces configurations de broches, permettant ainsi une expérience de plug-and-play.
Une fois monté, il étend les capacités de l’Arduino en offrant des fonctionnalités supplémentaires comme suit :
- Accessibilité étendue des broches : Toutes les broches E/S standard de l’Arduino (numériques, analogiques, d’alimentation et de masse) sont amenées au sommet du bouclier. Cela signifie que chaque broche sur l’Arduino est reflétée sur une broche correspondante sur le bouclier, les rendant plus accessibles pour la connexion avec des fils, des capteurs et d’autres périphériques.
- Broches de masse et d’alimentation dédiées : Chaque broche E/S sur le Sensor Shield V5.0 est accompagnée de sa propre broche de masse et d’alimentation, ce qui simplifie les configurations de câblage et améliore la stabilité et la fiabilité des connexions. Ceci est particulièrement utile pour les projets complexes nécessitant de multiples capteurs et actionneurs.
- Connecteurs d’alimentation auxiliaires : Le bouclier comprend des connecteurs supplémentaires pour les alimentations externes. Cette fonctionnalité est essentielle lors de l’utilisation de dispositifs gourmands en énergie, comme les moteurs servo, car elle évite que le régulateur de tension intégré de l’Arduino soit surchargé et potentiellement endommagé.
- Points de connexion organisés : Le bouclier organise les points de connexion en divers en-têtes et bornes, chacun dédié à des types spécifiques d’interfaces comme les E/S numériques, les entrées analogiques, le contrôle des servo-moteurs et les protocoles de communication (par exemple, I2C, SPI, UART). Cette organisation facilite la gestion des connexions et le dépannage.
Spécifications techniques du Shield de Capteur V5.0
- Système d’alimentation : Connecteur d’alimentation auxiliaire pour une alimentation séparée.
- Cavalier SEL : Sélectionne la source d’alimentation pour les broches d’E/S numériques (5V Arduino ou externe).
- Borne à vis 2 positions : Fournit la masse et le Vcc pour une alimentation externe.
- Connecteurs E/S numériques : Comprend D0-D13 avec des broches de masse et de Vcc dédiées.
- Connecteurs E/S analogiques : Comprend A0-A5 avec des broches de masse et de Vcc dédiées.
- Interface carte SD : Connecteur 1×6 pour les lignes de données SPI et la sélection de carte SD.
- Interface ultrasons/ping : Connecteur 1×4 pour E/S analogiques ou numériques.
- Connecteur Bluetooth : Connecteur 1×6 pour les lignes RX/TX et double tension (5V, 3.3V).
- Interface sans fil APC220 : Connecteur femelle 1×6 pour la communication série RX/TX.
- Interface I2C : Connecteur 1×4 pour la communication I2C via les lignes A4 et A5.
- Interface de communications séries : Connecteur 1×4 pour les lignes TX et RX.
- Connecteur série LCD : Connecteur 2×3 pour la connexion à un afficheur LCD série.
- Connecteur parallèle LCD : Connecteur 2×7 pour la connexion à un afficheur LCD parallèle.
- Dimensions de la carte : L x l = 57 x 57 mm (2,25 x 2,25 pouces).
- Bouton de réinitialisation intégré : Permet la réinitialisation manuelle de l’Arduino.
- LED intégrée : Comprend une LED pour la broche 13 et une LED d’alimentation avec résistance limitatrice de courant.
Connecteurs E/S numériques
- Objectif : Ces connecteurs déportent les lignes d’E/S numériques (D0 à D13) de l’Arduino.
- Configuration : Chaque ligne dispose d’une broche de masse (G) et de tension (Vcc) correspondante.
- Contrôlé par le cavalier SEL : Détermine si les broches Vcc reçoivent l’alimentation 5V de l’Arduino ou d’une source externe via le connecteur d’alimentation auxiliaire.
- Fonctionnalités supplémentaires : Une broche AREF (tension de référence analogique) est également disponible, améliorant la fonctionnalité pour les lectures analogiques.
Connecteurs E/S analogiques
- Objectif : Ces connecteurs étendent les lignes E/S analogiques (A0 à A5) de l’Arduino.
- Configuration : Similaire aux connecteurs numériques, chaque ligne analogique est associée à une broche de masse et de Vcc dédiée.
- Connexion Vcc : Connectée en permanence aux 5V de l’Arduino pour assurer une alimentation propre, cruciale pour une détection analogique précise.
Interfaces spécialisées du Shield de Capteur V5.0
- Interface carte SD : Facilite la connexion aux cartes mémoire SD utilisant le protocole SPI. Comprend des lignes pour MOSI, MISO, SCK et une ligne de sélection dédiée.
- Interface ultrasons/ping : Initialement utilisé pour les capteurs ultrasoniques, elle peut également accueillir des dispositifs numériques. Fournit alimentation, masse et quelques lignes analogiques/numériques.
- Connecteur Bluetooth : Permettant des connexions pour les modules Bluetooth incluant les lignes RX/TX et une double tension (5V et 3.3V) pour répondre aux différents besoins des modules Bluetooth.
- Interface sans fil APC220 : Fournit des lignes RX/TX pour des dispositifs de communication sans fil APC220 ou similaires. Comprend une ligne d’alimentation et de masse.
- Interface I2C : Déporte les lignes de communication I2C (A4 et A5) utilisées pour les capteurs et périphériques qui communiquent via le protocole I2C.
- Interface de communications séries : Fournit les lignes TX et RX pour les dispositifs qui communiquent par protocole série.
- Connecteur série LCD : Connecteur dédié pour les affichages LCD série, offrant des connexions pour l’alimentation, la masse et les broches E/S numériques.
- Connecteur parallèle LCD : Permet la connexion d’affichages LCD à interface parallèle, donnant un accès complet à plusieurs lignes numériques ainsi qu’à l’alimentation et à la masse.
Connecteurs supplémentaires
- Interrupteur de réinitialisation à distance : Situé de manière pratique sur le bouclier pour un accès facile, permettant aux utilisateurs de réinitialiser leur Arduino sans avoir à atteindre la carte elle-même.
- Connecteurs d’alimentation : Incluent des broches de masse et d’alimentation dédiées pour chaque E/S, et un connecteur d’alimentation auxiliaire pour les alimentations externes, particulièrement utile lors de l’utilisation de dispositifs à haute puissance.
Fonctionnalités et caractéristiques améliorées du Shield de Capteur V5.0
Le Shield capteur V5.0 comprend également des fonctionnalités qui vont au-delà de la simple connectivité :
- Bouton de réinitialisation et indicateurs LED : Un bouton de réinitialisation intégré sur le bouclier permet de réinitialiser facilement l’Arduino sans avoir besoin d’accéder directement à la carte. De plus, les LEDs de statut (y compris la LED standard de la broche 13) sont amenées sur le bouclier, les rendant plus visibles et utiles pour le débogage.
- Connecteurs spécialisés : Pour des applications avancées, le bouclier fournit des connecteurs spécialisés, y compris ceux pour les dispositifs Bluetooth, les cartes SD, et même les capteurs ultrasoniques. Cela permet une intégration facile de modules complexes sans câblage ou circuit supplémentaire.
