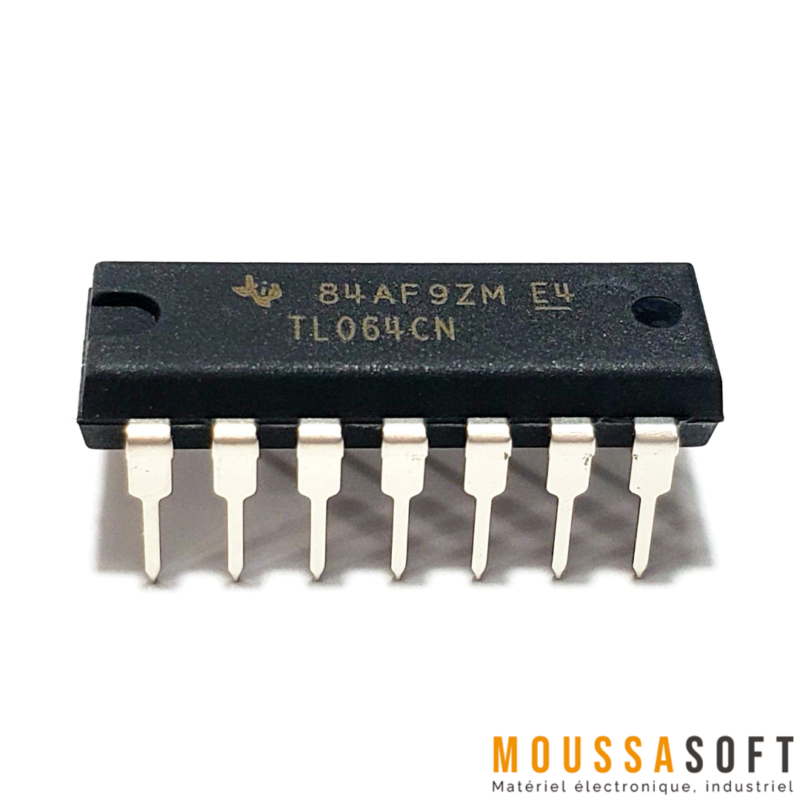

Amplificateur opérationnel JFET TL064CN, haute impédance

TL064CN Amplificateur opérationnel à Entrée JFET

Le TL064CN Amplificateur opérationnel à Entrée JFET est réputé pour sa haute impédance d’entrée, sa large bande passante, sa vitesse de balayage élevée ainsi que son faible décalage d’entrée et ses courants de polarisation d’entrée réduits. La série TL06x partage les mêmes configurations de bornes que les séries TL07x et TL08x.

Caractéristiques Techniques

• Impédance d’entrée : Très élevée, typiquement 10¹² ohms
• Bande passante : Large, en MHz
• Vitesse de balayage : Rapide, spécifiée en V/µs
• Décalage d’entrée : Faible, généralement en mV
• Courants de polarisation : Très faibles, souvent en pA
• Tension d’alimentation : 6V à 36V
• Double tension d’alimentation : +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V

Applications

Grâce à ses performances élevées et sa configuration quadruple, le TL064CN trouve de nombreuses applications dans des domaines tels que :

• Instrumentation et Mesure : Amplification de signaux provenant de capteurs de faible niveau (thermocouples, jauges de contrainte, détecteurs, etc.)
• Traitement de Signal Analogique : Filtrage, intégration, différentiation dans des circuits audio, vidéo ou de télécommunications
• Électronique Médicale : Amplification de signaux physiologiques (ECG, EEG, EMG) pour des applications de diagnostic et de surveillance
• Robotique et Contrôle Industriel : Conditionnement de signaux provenant de capteurs dans des boucles de régulation
• Électronique Grand Public : Préamplification dans des systèmes audio haute fidélité, interfaçage avec des microphones, etc.
• Amplification de signaux faibles
• Filtres actifs
• Convertisseurs de signal
• Conditionnement de capteurs

Tableau des caractéristiques électriques

Quadruple Configuration

La particularité du TL064CN réside dans sa configuration en quatre amplificateurs opérationnels indépendants au sein d’un même boîtier. Cette architecture offre plusieurs avantages :

• Économies d’Espace : Le fait d’avoir quatre amplificateurs sur une seule puce permet de réduire l’encombrement sur les cartes électroniques, tout en minimisant le nombre de composants discrets nécessaires.
• Appariement des Composants : Étant intégrés sur le même substrat, les quatre amplificateurs bénéficient d’un meilleur appariement des caractéristiques, garantissant une meilleure précision et stabilité des circuits.
• Simplicité de Mise en Œuvre : Cette configuration quadruple simplifie la conception et le routage des circuits, en permettant de partager plus facilement les alimentations et les connexions entre les différents amplificateurs.
