LF356N Amplificateur Opérationnel J-FET

LF356N Amplificateur Opérationnel J-FET

Les amplificateurs opérationnels LF356N sont les premiers à incorporer des JFETs haute tension bien adaptés sur la même puce avec des transistors bipolaires standard, grâce à la technologie BI-FET™. Ils offrent une faible polarisation d’entrée, des courants de décalage et une faible tension de décalage, avec une faible dérive de tension de décalage et un réglage de décalage optimal sans compromettre la dérive ou la réjection de mode commun.

Caractéristiques Techniques

• Technologie J-FET : L’utilisation de transistors à effet de champ à jonction (J-FET) en entrée confère au LF356N une impédance d’entrée exceptionnelle, typiquement supérieure à 1012 Ω. Cela permet de minimiser les effets de charge sur les circuits en amont et d’assurer une grande fidélité du signal.
• Faible Bruit : Grâce à sa conception soignée, le LF356N présente un bruit en entrée très réduit, avec une tension de bruit typique de seulement 12 nV/√Hz. Cela le rend particulièrement adapté aux applications nécessitant une grande sensibilité, comme les capteurs de mesure de faibles signaux.
• Large Bande Passante : Avec une bande passante typique de 5 MHz, le LF356N offre une excellente réponse en fréquence, permettant de traiter des signaux rapides sans distorsion.
• Compensation de Décalage d’Offset : Un étage de compensation intégré permet de réduire le décalage en tension continue à l’entrée, offrant une meilleure précision de mesure.
• Protection Contre les Surintensités : Des circuits de protection intégrés empêchent les dommages liés aux surintensités et aux courts-circuits en sortie.
• Plage d’Alimentation Étendue : Le LF356N peut fonctionner sur une plage de tension d’alimentation de ±4V à ±18V, le rendant compatible avec de nombreux systèmes électroniques.

Applications Typiques

Grâce à ses performances élevées, le LF356N trouve de nombreuses applications dans des domaines tels que :

• Instrumentation et Mesure : Amplification de signaux provenant de capteurs de faible niveau, tels que thermocouples, jauges de contrainte, détecteurs de rayonnement, etc.
• Traitement de Signal Analogique : Filtrage, intégration, différentiation de signaux dans des circuits audio, vidéo ou de télécommunications.
• Électronique Médicale : Amplification de signaux physiologiques (ECG, EEG, EMG) pour des applications de diagnostic et de surveillance.
• Robotique et Contrôle Industriel : Conditionnement de signaux provenant de capteurs dans des boucles de régulation et d’asservissement.
• Électronique Grand Public : Préamplification dans des systèmes audio haute fidélité, interfaçage avec des microphones, etc.

Boîtier et Conditionnement

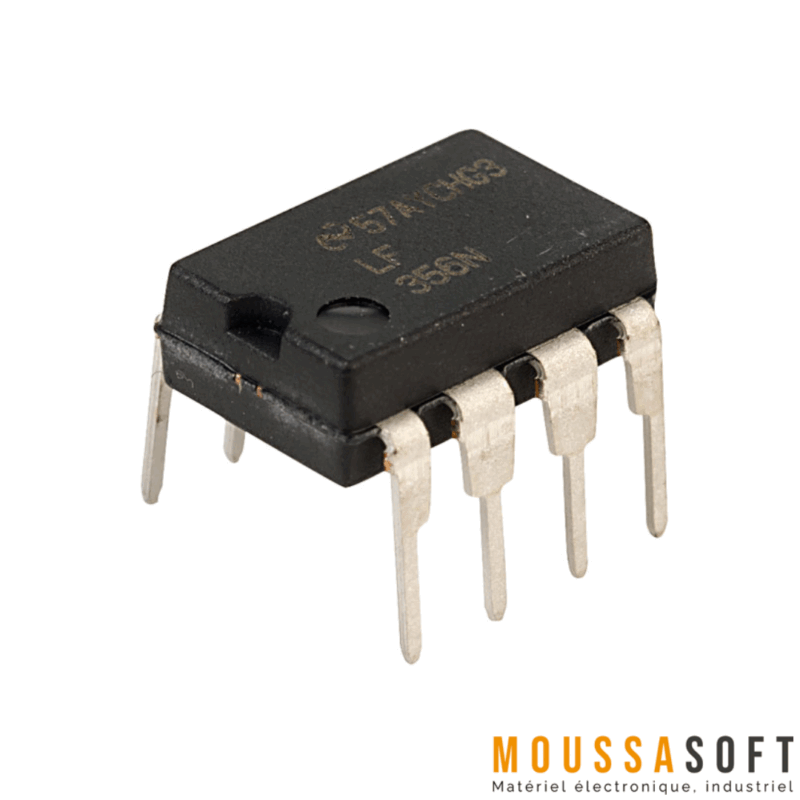

Le LF356N est conditionné dans un boîtier DIP-8 (Dual Inline Package) de dimensions 9,53 x 6,35 mm. Ce format standard facilite son intégration dans des cartes électroniques à travers le montage traversant.

En résumé, l’Amplificateur Opérationnel J-FET LF356N de Texas Instruments se distingue par ses performances élevées en termes d’impédance d’entrée, de faible bruit et de bande passante. Grâce à ces caractéristiques, il s’impose comme un composant de choix pour amplifier et conditionner une grande variété de signaux analogiques dans de nombreuses applications électroniques, de l’instrumentation à l’électronique grand public.
