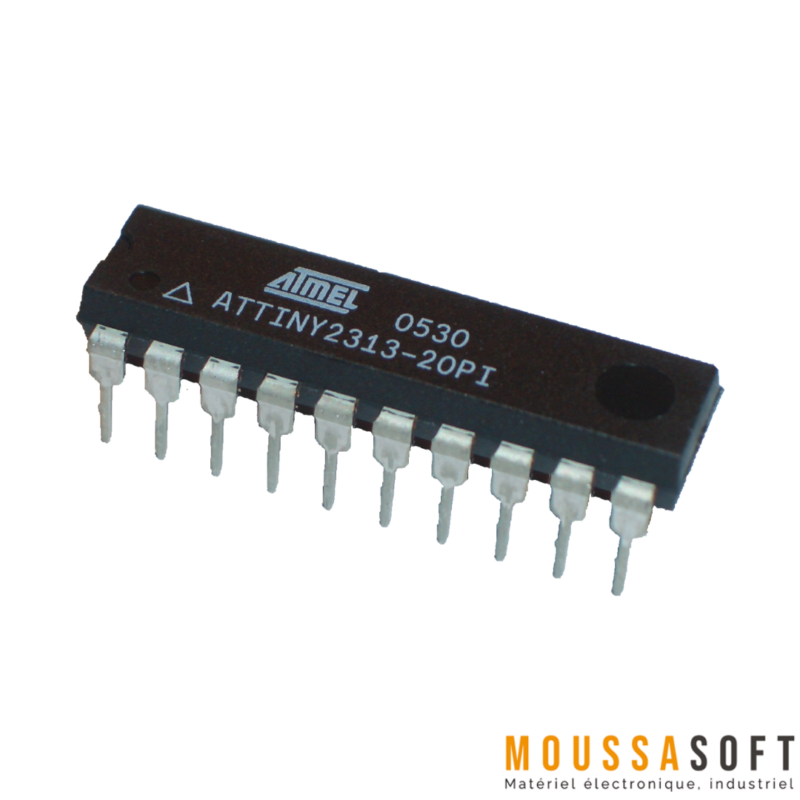

ATTINY2313 Microcontrôleur 20MHz 2KB

ATTINY2313 Microcontrôleur 20MHz 2KB

ATtiny2313 utilise l’architecture AVR (processeur RISC d’Alf et Vegard), ce qui lui permet d’exécuter la plupart des instructions en un seul cycle d’horloge. Cette haute efficacité lui permet d’atteindre un débit allant jusqu’à 20 MIPS (Millions d’Instructions Par Seconde) à une fréquence d’horloge de 20 MHz.

Spécifications Techniques

• Architecture : AVR RISC
• Mémoire Programme : 2 Ko de Flash programmable en système avec 10 000 cycles d’écriture/effacement
• Mémoire de Données :
  • 128 octets d’EEPROM (100 000 cycles d’écriture/effacement)
  • 128 octets de SRAM
• Timers/Compteurs : Un Timer/Compteur 8 bits avec préscaler séparé et mode comparaison
• Canaux PWM : Quatre canaux PWM
• Interfaces de Communication :
  • USART (Récepteur et Transmetteur Série Synchrone et Asynchrone Universel) en duplex intégral
  • USI (Interface Série Universelle)
• Comparateur Analogique : Oui
• Watchdog Timer : Watchdog Timer programmable avec oscillateur intégré
• Tension de Fonctionnement : 2,7V à 5,5V
• Classes de Vitesse : 0-10 MHz à 2,7V-5,5V, 0-20 MHz à 4,5V-5,5V
• Consommation d’Énergie :
  • Mode Actif : 230 µA à 1 MHz, 1,8V
  • Mode Veille : < 0,1 µA à 1,8V

Fonctionnalités

• Broches I/O : 18 broches d’I/O programmables
• Timers et Compteurs : Utilisés pour des opérations de temporisation précises et la génération de signaux PWM.
• Communication : Prend en charge l’USART pour la communication série, ce qui le rend adapté aux réseaux ou à la connexion avec d’autres dispositifs.
• Débogage Intégré : L’interface debugWIRE permet le débogage sur puce.
• Gestion de l’Alimentation : Divers modes comme Idle, Power-down, et Standby pour optimiser la consommation d’énergie.

Les Broches du microcontrôleur :

L’ATtiny2313 est disponible en boîtier 20 broches avec la configuration suivante :

• VCC : Tension d’alimentation numérique.
• GND : Masse.
• Port A (PA2..PA0) : Un port I/O bidirectionnel 3 bits.
• Port B (PB7..PB0) : Un port I/O bidirectionnel 8 bits.
• Port D (PD6..PD0) : Un port I/O bidirectionnel 7 bits.
• RESET : Un signal de bas niveau sur cette broche réinitialise le microcontrôleur.
• XTAL1/XTAL2 : Connexions pour une source d’horloge externe ou un oscillateur à cristal.
