Capteur de proximité inductif SI18-A5

Capteur de proximité inductif SI18-A5 NO 2 fils 5mm

Capteur inductif de proximité SI18-A5 fonctionnent sur le principe de l’induction électromagnétique. Ils se composent d’une bobine de fil et d’un oscillateur qui crée un champ électromagnétique.

Lorsqu’un objet métallique pénètre dans ce champ, il induit des courants de Foucault dans le métal. Ces courants modifient le champ, et le capteur détecte ce changement pour déterminer la présence et la position de l’objet.

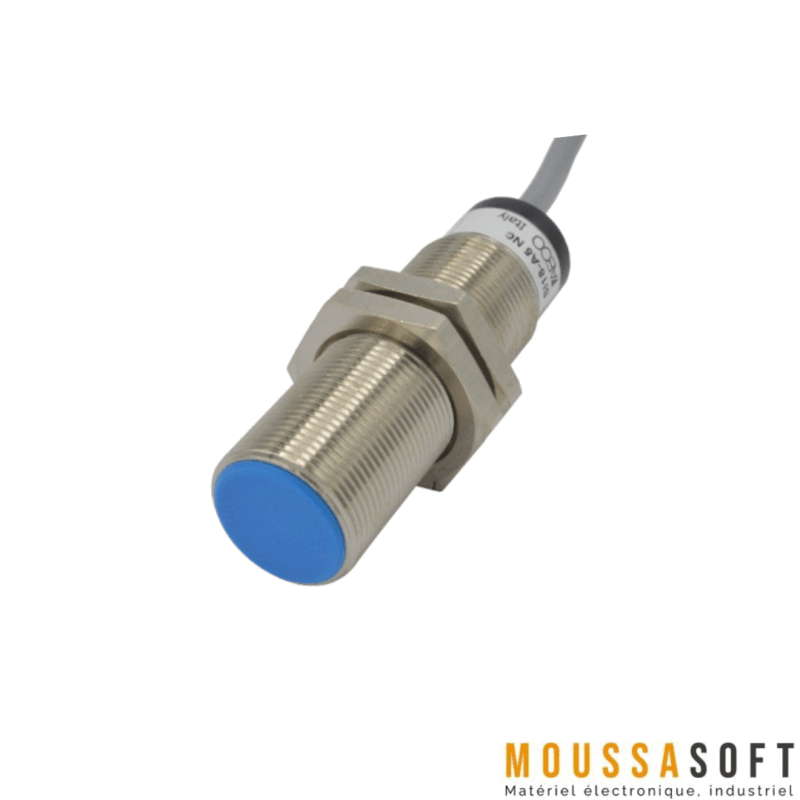

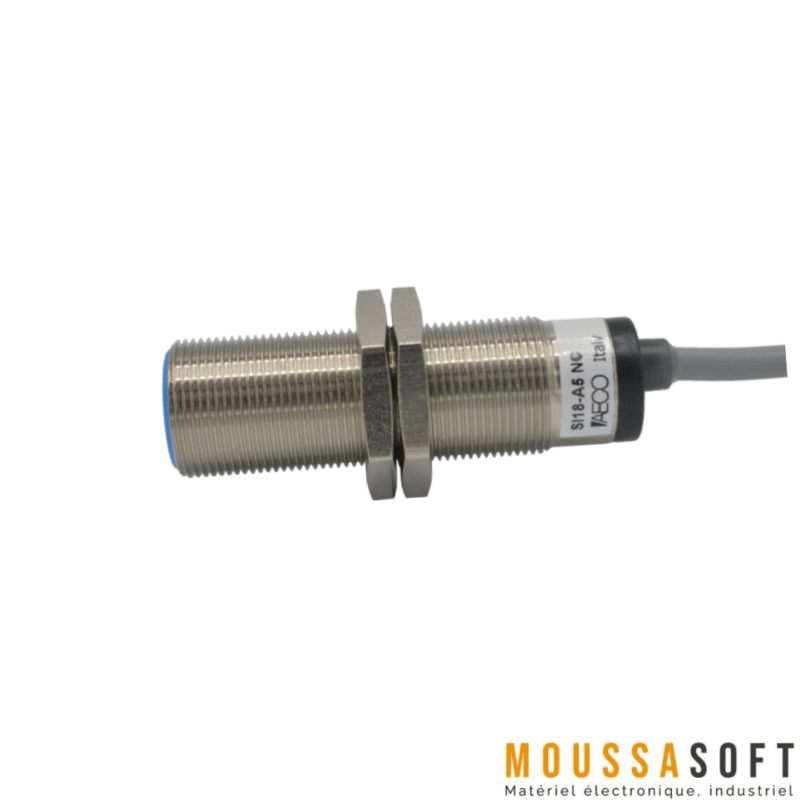

Le boîtier du capteur est en laiton nickelé avec une taille compacte (M18x1, L=65 mm) facilite son intégration dans différents systèmes.

Le capteur inductif  NO est équipé d’un indicateur LED jaune qui affiche l’état de commutation de la sortie. Cette caractéristique permet un retour visuel clair sur l’état opérationnel du capteur.

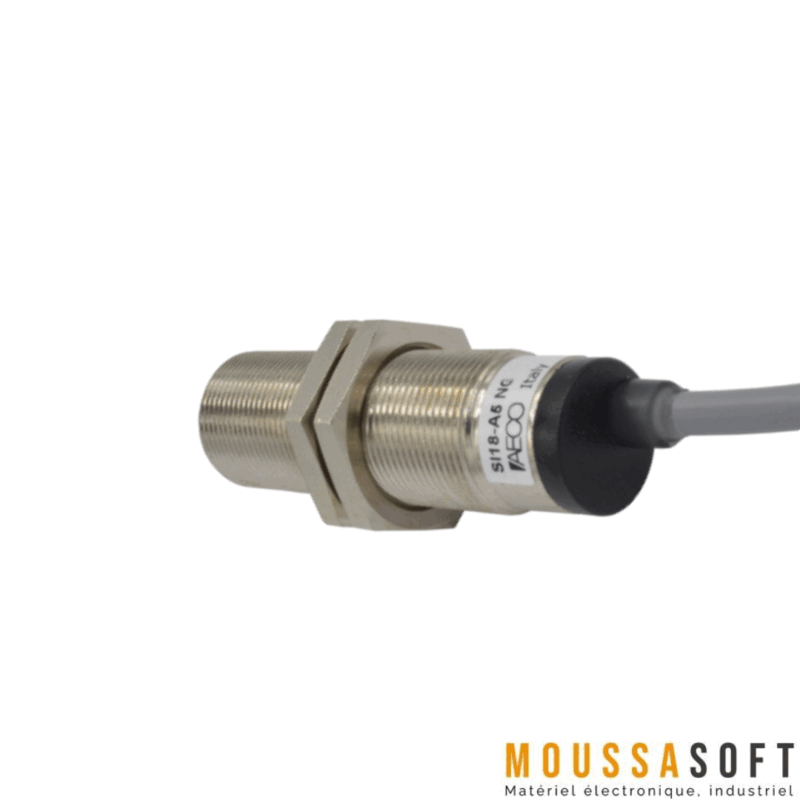

Ce capteur de proximité inductif est équipé d’un câble de 2 mètres de long en PVC/PVC, permettant une flexibilité et résistance à l’usure.

Le câble se compose de deux conducteurs avec une section transversale de 0,50 mm² chacun, permet une connectivité électrique fiable et une transmission efficace du signal.

Ce type de connexion électrique est bien adapté aux applications où des connexions sécurisées et constantes sont nécessaires.

Spécifications techniques du capteur inductif SI18-A5 NO

1. Type d’alimentation : Courant alternatif (AC)
2. Tension de fonctionnement : 20 ÷ 250 V
3. Classe de protection : III
4. Fonction de sortie : Normalement ouvert (NO)
5. Chute de tension maximale : < 6 V
6. Courant de sortie maximal : 300 mA
7. Courant de sortie minimal : 5 mA
8. Courant de pointe maximal : 1,5 A
9. Courant résiduel : < 1 mA
10. Fréquence de commutation maximale : 12 Hz
11. Distance de commutation (Sn) : 5 mm
12. Distance de détection réelle (Sr) : 5 mm ±10%
13. Distance de fonctionnement (So) : 0 ÷ 4,05 mm
14. Facteur de correction (Acier inoxydable) : 0,9
15. Facteur de correction (Laiton) : 0,5
16. Facteur de correction (Aluminium) : 0,4
17. Facteur de correction (Cuivre) : 0,4
18. Hystérésis : < 10% Sr
19. Dérive du point de commutation : -1% Sr
20. Répétabilité : < 3% Sn
21. Limites de température : -25°C à +70°C
22. Indice de protection : IP65, IP66, IP67
23. Affichage : LED jaune
24. Type de boîtier : Fileté
25. Désignation du filetage : M18x1
26. Dimensions : M18x1 – L=65 mm
27. Matériau du boîtier : Laiton nickelé
28. Matériau de la zone de détection : POM bleu
29. Matériau des écrous de verrouillage : Laiton nickelé
30. Montage : Encastrable
31. Poids : 130 g
32. Longueur du câble : 2 m
33. Matériau du câble : PVC/PVC
34. Section du câble : 2 x 0,50 mm²
35. Conformité aux directives : 2014/30/UE (CEM), 2014/35/UE (LVD)
36. Conformité aux normes : EN60947-5-2

Applications pratiques du SI18-A5 capteur de proximité inductif NO

1. Fabrication et automatisation

• Détecter la présence et la position des composants sur les lignes d’assemblage pour qu’ils sont correctement placés avant la prochaine étape de l’assemblage.
• Fournir un retour de position pour les bras robotiques
• Surveiller la position des pièces mobiles à l’intérieur des machines

2. Manutention des matériaux

• Détecter la présence de colis ou de produits sur les bandes transporteuses, facilitant le tri automatisé, le comptage et le traitement.
• Surveiller la position des bacs de stockage et des unités de récupération pour un contrôle précis.

3. Aérospatiale

• Fournir un retour d’information sur la position des surfaces de contrôle, telles que les volets et les gouvernes, pour des manœuvres précises.

4. Logistique et entreposage

• Fournir un retour de position pour les AGV pour assurer une navigation précise et la manutention des marchandises.
• Détecter la présence des articles en stock sur les étagères et dans les bacs de rangement pour la surveillance des stocks.

5. Industrie textile

• Surveiller la position des pièces mobiles dans les métiers à tisser pour un fonctionnement correct et prévenir les défauts de tissu.
• Détecter la position du tissu dans les machines d’impression pour garantir un alignement correcte des motifs.

Conformité du capteur de proximité inductif NO aux directives CEM et DBT

La conformité avec la directive sur la compatibilité électromagnétique (CEM) et la directive basse tension (DBT) garantit la fiabilité du capteur de proximité inductif en respectant des normes de sécurité et de performance strictes établies par les autorités réglementaires.

La directive CEM (2014/30/UE) exige que le capteur de proximité soit immunisé contre les interférences électromagnétiques et n’émette pas de perturbations électromagnétiques excessives, ce qui permet un fonctionnement stable même dans des environnements à forte activité électromagnétique.

Cela minimise le risque de dysfonctionnements ou de lectures erronées causées par des champs électromagnétiques externes.

La directive DBT (2014/35/UE) permet que le capteur de proximité fonctionne en toute sécurité dans sa plage de tension spécifiée (20 à 250 volts), réduisant le risque de dangers électriques tels que les courts-circuits, la surchauffe ou les chocs électriques.
