Alimentation à découpage 24V 15A

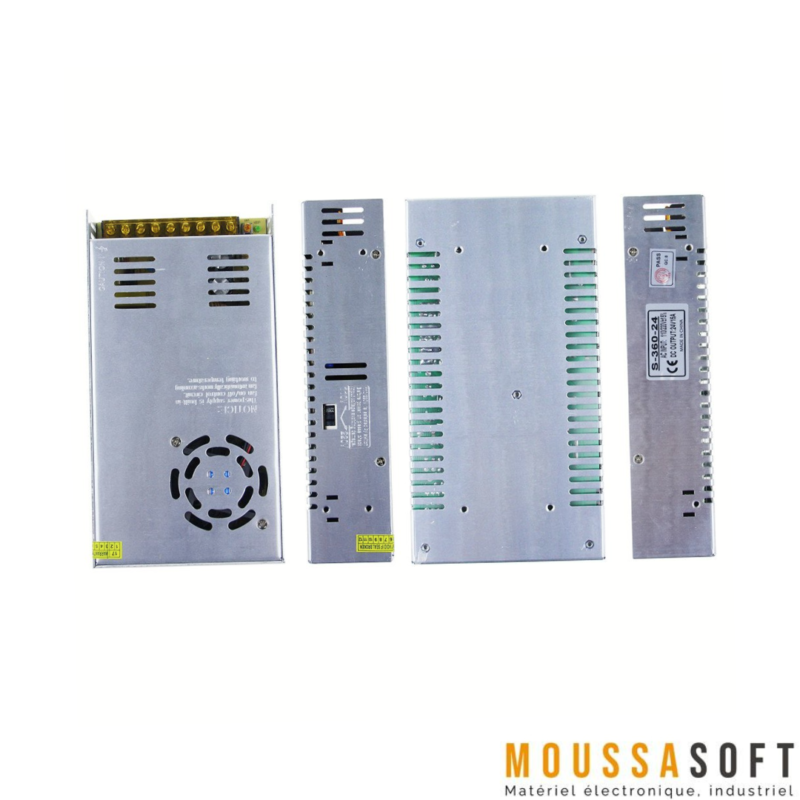

Alimentation 24V 15A S-360-24

Spécifications d’une alimentation en courant continu de 24V :

• Numéro de modèle : S-360-24
• Tension de sortie : 24V
• Erreur de tension de sortie : ±1%
• Courant de sortie nominal : 15A
• Plage de courant de sortie : 0-15A
• Ondulation et bruit : 75mVp-p
• Stabilité d’entrée : ±0.5%
• Stabilité de la charge : ±0.5%
• Puissance de sortie CC : 360W
• Efficacité : 84%
• Plage de réglage pour la tension : 20-26.4V
• Plage de tension d’entrée AC : 110/220v
• Courant d’entrée : 6.5A/115V, 4A/230V
• Courant d’appel CA : 25A/115V, 50A/230V (démarrage à froid)
• Courant de fuite : 3.5mA/240VAC max
• Protection contre les surcharges : 105%-150% (limitation de courant en retour, récupération automatique)
• Protection contre les surtensions : 5.75-6.75V, 9.4-10.9V, 13.8-16.2V, 15.5-18.2V, 18-21V, 27.6-32.4V, 33.7-39.2V, 57.6-67.2V
• Coefficient de température : ±0.03%/℃ (0-50℃)
• Temps de montée et de maintien à la mise en marche : 200ms, 100ms, 20ms
• Vibration : 10-500HZ, 2G 10min/1cycle, période de 60min, chaque axe
• Résistance diélectrique : 1.5KVac, 50/60 Hz pendant 1 min entre entrée et sortie, entrée et boîtier ; 0.5KVac, 50/60 Hz pendant 1 min entre sortie et boîtier
• Résistance d’isolation : 100MΩ min. à 500 VDC
• Température de fonctionnement : -10℃-60℃
• Humidité de fonctionnement : 20%-90%RH
• Température de stockage : -20℃-85℃
• Humidité de stockage : 10%-95%RH
• Dimensions externes : 215x115x50 mm
• Poids : 1.15kg
• Normes de sécurité : UL1950
• Normes CEM : FCC part 15J condition level A

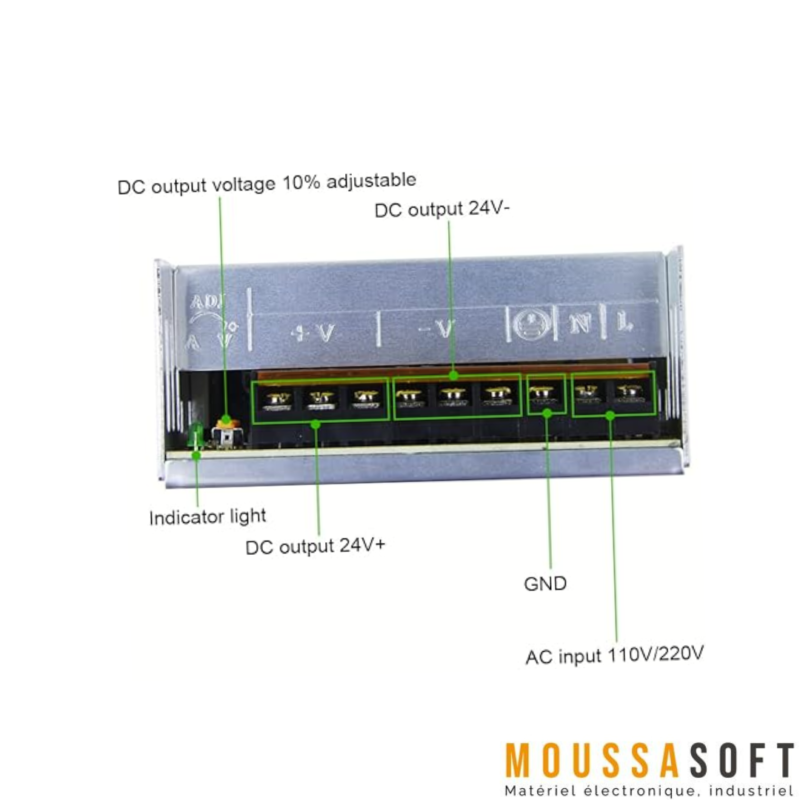

Instructions de câblage

Entrée AC :

• Fil de phase (L) : Connectez le fil de phase (L) de la source AC.
• Fil neutre (N) : Connectez le fil neutre (N) de la source AC.
• Fil de terre (⏚) : Connectez le fil de terre pour des raisons de sécurité.

Sortie DC :

• V+ : Connectez l’électrode positive du ou des dispositifs à alimenter.
• V- : Connectez l’électrode négative du ou des dispositifs à alimenter.

Nombre de sorties

L’alimentation dispose de plusieurs bornes de sortie :

• Trois bornes V+ (positives)
• Trois bornes V- (négatives)

Les utilisations du Alimentation 24V

1. Automatisation industrielle :

• Capteurs et actionneurs : Alimentation des capteurs et d’actionneurs nécessaire pour les processus automatisés dans la fabrication, les chaînes d’assemblage et la robotique.
• Automates programmables industriels (API) : Fournir une alimentation stable aux API, pour contrôler les machines et les processus dans les environnements industriels.
• Interfaces homme-machine (IHM) : Source d’énergie des IHM permettant aux opérateurs d’interagir avec les systèmes automatisés et de les surveiller.

2. Systèmes d’éclairage LED :

• Bandes et modules LED : Alimentation des bandes LED utilisées dans les installations d’éclairage résidentiel, commercial et industriel.
• Affichage et signalisation : Soutenir les écrans LED et les enseignes électroniques, y compris les panneaux publicitaires numériques et les affichages d’information.

3. Électronique domestique et de bureau :

• Systèmes de sécurité : Utiliser avec des caméras de surveillance, des systèmes de contrôle d’accès et des systèmes d’alarme dans les maisons et les bureaux.
• Gadgets d’automatisation : Soutien de divers appareils de maison intelligente, y compris les thermostats intelligents, les capteurs et les contrôleurs d’automatisation domestique.

4. Équipement médical :

• Appareils de diagnostic : Alimentation des outils et équipements de diagnostic utilisés dans les établissements médicaux, tels que les dispositifs d’imagerie et les systèmes de surveillance des patients.
• Appareils médicaux portables : Assurer le fonctionnement fiable des appareils médicaux portables, y compris les pompes à perfusion et les unités de diagnostic portables.

5. Transport :

• Véhicules électriques : Fournir de l’énergie à certains systèmes à l’intérieur des véhicules électriques, tels que l’éclairage, les systèmes de contrôle et les dispositifs auxiliaires.
• Systèmes ferroviaires : Sert pour alimenter des équipements de signalisation, des systèmes de communication et autres infrastructures ferroviaires.

6. Systèmes d’énergie renouvelable :

• Systèmes solaires : Utilisé dans les configurations solaires hors réseau et connectées au réseau pour convertir et gérer l’énergie provenant des panneaux solaires.
• Éoliennes : Soutenir le fonctionnement et les systèmes de contrôle des petites à moyennes éoliennes.

7. Équipements de laboratoire et de test :

• Bancs d’essai : Il est utilisé pour des équipements sur les bancs d’essai pour les tests et le développement électrique et électronique.
• Instruments de mesure : Fournir de l’énergie aux appareils de mesure de précision et aux dispositifs d’instrumentation utilisés dans les laboratoires.
