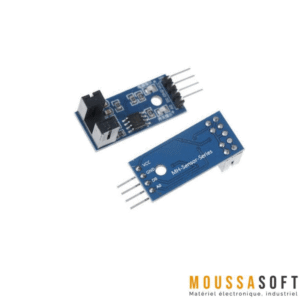

Capteur de vitesse LM393

Le prix initial était : 30,00 DH.Le prix actuel est : 28,00 DH.

Capteur de vitesse LM393 sert à mesurer la vitesse des moteurs. Il fonctionne sur le principe de la détection des changements de lumière (interruptions) passant par un capteur, ce qui correspond à la rotation d’un arbre moteur ou de toute pièce en mouvement.

Le module inclut typiquement une diode électroluminescente infrarouge et un phototransistor pour détecter la présence ou l’absence d’un objet, traduisant cela en signaux numériques. Ces signaux peuvent ensuite être utilisés pour des applications telles que la détection de vitesse de moteur, le comptage d’impulsions et la définition de limites de position.

52 en stock

  • Récupération au magasin Moussasoft

Récupérez votre commande aujourd'hui.

Gratuit

  • Livraison partout au Maroc

Nous livrons à domicile dans tout le Maroc.

1-2 Jours

40.00 Dh

  • Livraison à Agadir

Le coursier livrera à l'adresse indiquée.

même jour

20.00 Dh

  • Retours gratuits sous 7 jours.
12 Personnes qui regardent ce produit actuellement !
UGS : P8C3T4_991 Catégorie :
Description

Capteur de vitesse arduino LM393

Le capteur de vitesse LM393 fonctionne sur le principe de l’interruption optique, où un émetteur et un détecteur infrarouges sont utilisés pour détecter les changements de lumière lorsqu’un objet passe entre eux, traduisant ces changements en signaux électriques. Ces signaux sont ensuite traités pour déterminer la vitesse à laquelle le moteur tourne.

La sortie du module peut être directement connectée à un microcontrôleur, permettant des applications dans la détection de vitesse de moteur, le comptage d’impulsions et la définition de limites de position.

Les caractéristiques clés du capteur de mesure de vitesse de moteur LM393 incluent sa sortie de comparateur pour un signal propre et une bonne forme d’onde et sa forte capacité de conduite dépassant 15mA.

Il utilise un capteur optique transmissif avec émission et détection de lumière infrarouge. Ces caractéristiques permet une mesure de vitesse précise en minimisant les interférences de lumière externe et en fournissant des signaux de sortie fiables pour l’interface avec un microcontrôleur.

Le capteur de Vitesse IR LM393 pour Arduino est couramment utilisé dans différents applications, incluant :

  • Détection de vitesse de moteur : Surveillance et contrôle de la vitesse des moteurs électriques.
  • Comptage d’impulsions : Comptage du nombre d’impulsions ou de rotations dans le temps pour des mesures précises.
  • Limite de position : Détermination de la position d’un moteur ou mécanisme pour prévenir le dépassement.
  • Projets DIY : Utilisé par les amateurs dans des projets de robotique, d’automatisation et des dispositifs éducatifs.
  • Contrôle industriel : Employé dans les lignes de fabrication et de production pour la surveillance et le contrôle des machines.

Spécifications techniques

  • Puce Principale : LM393
  • Tension de Travail : de 3,3 V à 5 V
  • Forme de Sortie : sortie numérique commutée (0 et 1)
  • Description de la Sortie : Couvert, sortie de niveau haut ; Sans abri, sortie de niveau bas
  • Taille du PCB : 32 mm x 14 mm (1,26″×0,55″)
  • Taille du Trou de Montage : 3mm (0,12″)
  • Largeur de la Fente : 5mm (0,2″)
  • Détails de l’Interface : VCC : Connecter à l’alimentation positive de 3,3v-5v
  • GND : Connecter au négatif de l’alimentation DO : sortie de signal commuté TTL AO : Non applicable (le module n’a pas cette fonctionnalité)

Branchement du capteur de vitesse de moteur LM393 avec Arduino Uno

Pour installer et utiliser le module de capteur de vitesse de moteur LM393 avec un Arduino Uno, suivez ces étapes :

  1. Connectez VCC du module au pin 5V sur l’Arduino.
  2. Connectez GND du module à l’un des pins GND sur l’Arduino.
  3. Connectez DO (Sortie Numérique) du module à un pin d’entrée/sortie numérique sur l’Arduino (par exemple, D2).

Dans votre code Arduino, vous configurerez le pin d’entrée/sortie numérique comme une entrée pour lire la sortie du capteur. Vous pourrez ensuite écrire un programme pour compter les impulsions détectées par le capteur sur une période donnée, à partir de laquelle vous pourrez calculer la vitesse du moteur.

Conseils d’utilisation

Lors de l’utilisation du module de capteur de vitesse de moteur LM393 pour la détection de vitesse de moteur, les conseils de dépannage courants et les problèmes à surveiller incluent :

  • Problèmes d’Alimentation : Assurez-vous que le module est connecté à une alimentation stable de 3,3V à 5V.
  • Connexions Lâches : Vérifiez que toutes les connexions sont sécurisées, en particulier les pins VCC, GND, et DO à l’Arduino.
  • Interférences : Minimisez les interférences de lumière externe en protégeant le capteur, car cela peut l’affecter.
  • Configuration Incorrecte du Pin de Sortie : Vérifiez que le pin DO est correctement configuré dans votre code comme une entrée.

Vidéo descriptive
