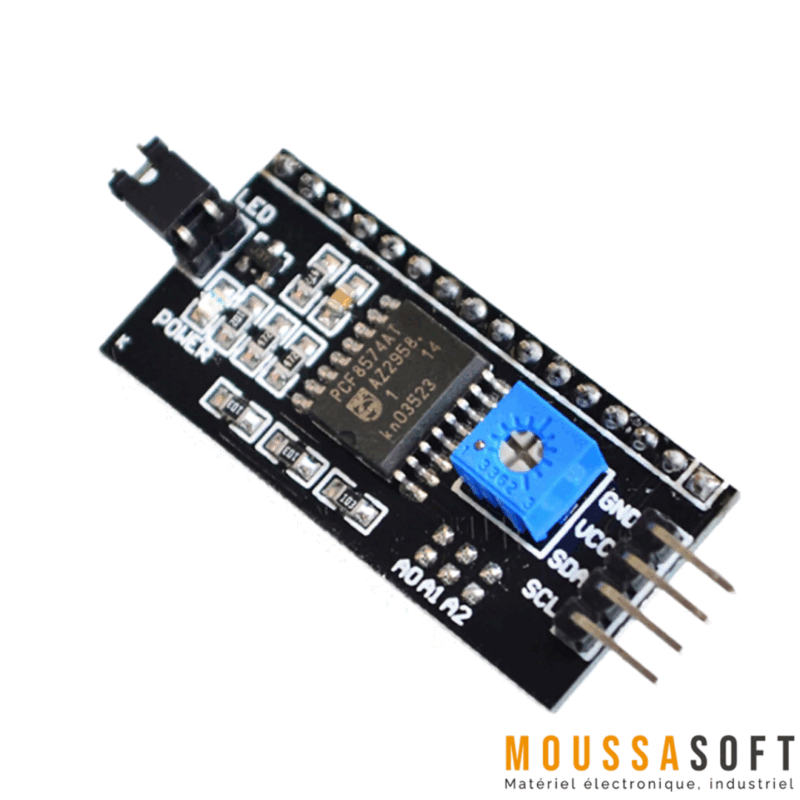

Module I2C Pour Afficheur LCD 1602/2004

Module I2C Pour Afficheur LCD 1602/2004

Module I2C LCD simplifie la connexion entre une carte de développement  (tel qu’Arduino, Raspberry Pi, etc.) et un écran LCD. Il utilise le protocole de communication I2C (Inter-Integrated Circuit), qui permet de communiquer entre eux en utilisant seulement deux fils : SDA (données série) et SCL (horloge série).

Utilisations principales du module adaptateur d’interface série I2C :

1. Réduction de l’utilisation des broches :
   • Minimise le nombre de broches GPIO nécessaires : Typiquement, une interface LCD parallèle standard nécessite de nombreuses lignes de données (généralement de 6 à 10), mais avec un adaptateur I2C, seulement deux broches (SDA et SCL) sont nécessaires pour interfacer avec le microcontrôleur.
2. Simplification du câblage :
   • Connexions plus faciles : Le protocole I2C simplifie considérablement le câblage, surtout dans les projets complexes impliquant plusieurs composants. Cela conduit à des configurations de projet plus propres et plus faciles à gérer.
3. Communication entre plusieurs dispositifs :
   • Connexion de plusieurs dispositifs : L’I2C prend en charge plusieurs dispositifs sur le même bus. Cela signifie que vous pouvez connecter plusieurs dispositifs I2C (par exemple, plusieurs écrans LCD, capteurs, etc.) aux mêmes deux fils sans broches supplémentaires.
4. Amélioration de l’évolutivité des projets :
   • Systèmes extensibles : L’utilisation de modules I2C facilite l’extension des projets. Par exemple, ajouter plus d’écrans ou de capteurs peut être fait sans nécessiter de broches supplémentaires sur le microcontrôleur.
5. Amélioration de la gestion des données :
   • Transfert de données efficace : La communication I2C permet un transfert de données fiable entre le microcontrôleur et l’écran. Elle prend également en charge divers débits de données, la rendant adaptée à différents besoins d’application.

Applications typiques :

• Projets électroniques DIY : Couramment utilisés dans les projets de loisirs et éducatifs impliquant des microcontrôleurs et des écrans LCD.
• Prototypage : Configuration rapide et facile pour les prototypes nécessitant une sortie visuelle sans câblage complexe.
• Systèmes embarqués : Largement utilisés dans les systèmes embarqués où des interfaces d’affichage sont nécessaires avec une utilisation minimale des broches.
• Automatisation industrielle : Utilisés dans les applications industrielles pour le contrôle et la surveillance via des affichages.

Caractéristiques Techniques

• Tension de fonctionnement : 5V
• Interface : I2C (SDA et SCL)
• Adresse : Par défaut 0x27 (ajustable via les pads de soudure)
• Contrôle du rétroéclairage : Oui
• Contrôle du contraste : Potentiomètre intégré
• Compatibilité LCD : Compatible avec les écrans LCD standard 16×2 et 20×4
• Broches : 4 broches (VCC, GND, SDA, SCL)
• Dimensions : Typiquement 41mm x 19mm
• Trou de montage : 2 trous de montage pour une fixation sécurisée
• Débit de données : Débits de données I2C standard (jusqu’à 100kHz ou 400kHz)
• Consommation d’énergie : Faible consommation d’énergie
• Plage de température : -20°C à +70°C (plage de fonctionnement)
• Type de connecteur : Connecteur à 4 broches pour la connexion I2C

Vidéo descriptive du Module I2C Pour Afficheur LCD
