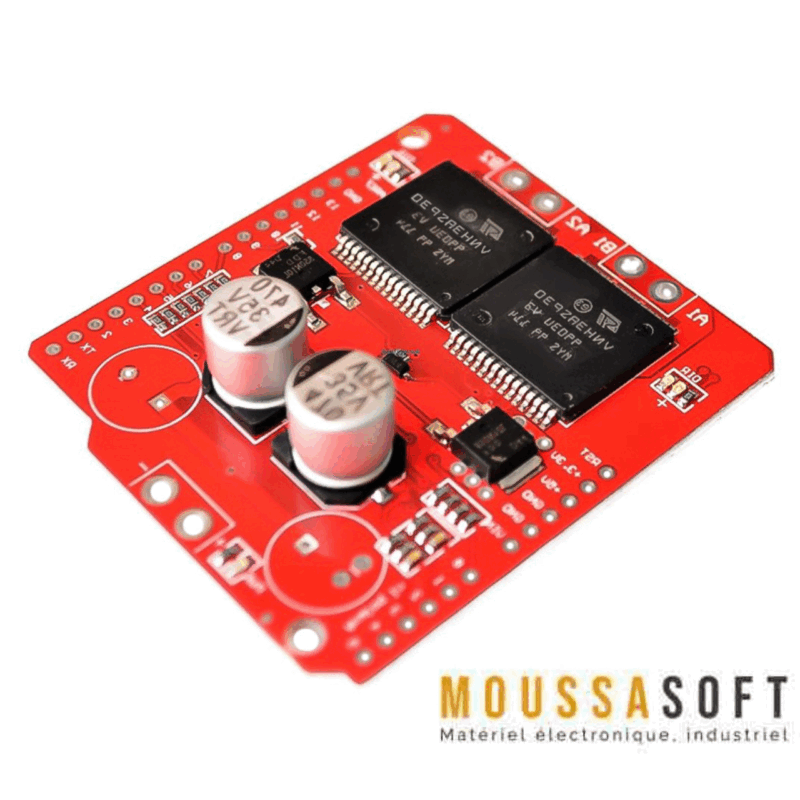

MONSTER driver moteur VNH2SP30 30A

Caractéristiques

• Gamme de tension: 5.5V – 16V
• Intensité maximale: 30A
• Courant continu pratique: 14 A
• Sortie de détection de courant proportionnelle au courant du moteur
• Résistance à l’état passant MOSFET: 19 mΩ (par jambe)
• Fréquence PWM maximale: 20 kHz
• Arrêt thermique
• Coupure de sous-tension et de surtension
• Entrées compatibles avec le niveau logique 5 V
• Arrêt en cas de sous-tension et de surtension
• Arrêt thermique
• Protection contre la conduction croisée
• Limiteur de courant linéaire
• Très faible consommation d’énergie en veille
• Protection contre la perte de terrain et la perte de VCC
• Forfait : ECOPACK®

Description:

Le MONSTER driver moteur VNH2SP30 30A est un pilote de moteur à pont complet destiné à une large gamme d’applications automobiles. Le dispositif intègre un double circuit d’attaque côté haut monolithique et deux commutateurs côté bas.

Le commutateur de pilote MONSTER driver moteur VNH2SP30 30A côté haut est conçu à l’aide de la technologie VIPower M0 propriétaire bien connue et éprouvée de STMicroelectronic qui permet une intégration efficace sur la même puce d’un véritable MOSFET de puissance avec un circuit de signal/protection intelligent.

Le VIN et la sortie du moteur sont conçus pour des bornes à vis de 5 mm, ce qui facilite la connexion de fils de plus gros calibre. INA et INB contrôlent la direction de chaque moteur et les broches PWM allument ou éteignent les moteurs.

Pour le MONSTER driver moteur VNH2SP30 30A , les broches de détection de courant (CS) produiront environ 0,13 volts par ampère de courant de sortie.
