Testeur de servomoteur Gear CCPM est utilisé pour tester et régler les servomoteurs et les contrôleurs de vitesse électrique (ESC) utilisés dans diverses applications, telles que les modèles réduits d’avions, d’hélicoptères, de drones et de robots.

Ce testeur permet de vérifier la performance, la cohérence et la réactivité des servomoteurs et des ESC, en simulant les signaux qu’ils recevraient normalement d’un émetteur et d’un récepteur lors de leur fonctionnement.

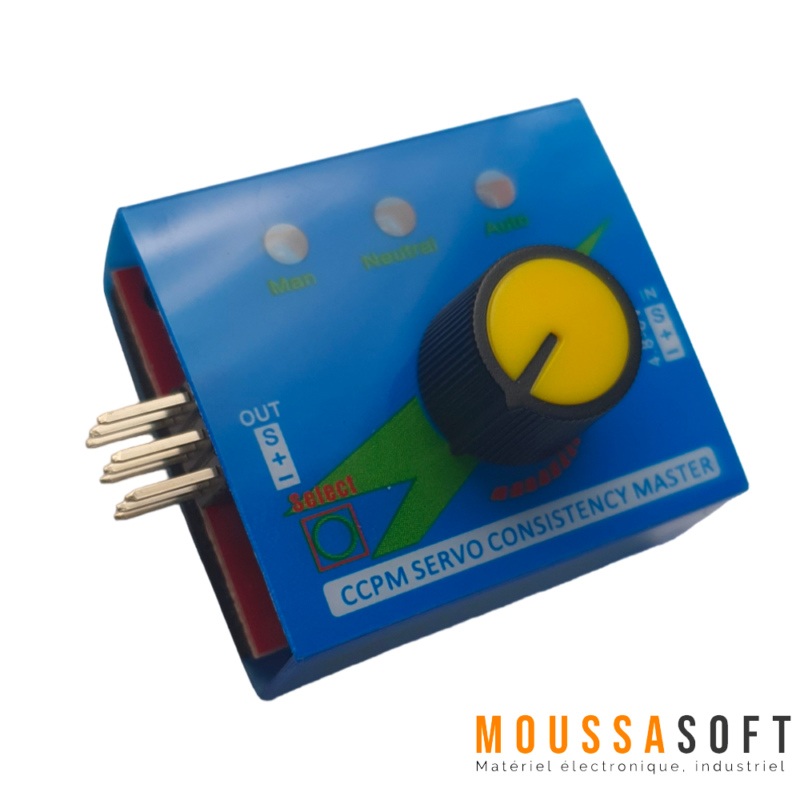

Composants du testeur de servomoteurs CCPM

1. Bloc d’entrée : pour connecter la source d’alimentation et le signal d’entrée.
2. Bloc de sortie : pour connecter le servomoteur à tester ou le signal de sortie.
3. Bouton de réglage de la vitesse : permet de faire tourner manuellement les servomoteurs.
4. Interrupteur de sélection de mode : pour choisir entre les trois modes de fonctionnement.
5. Indicateurs LED : pour montrer le mode de fonctionnement actif.

Les spécifiques techniques

1. Tension de fonctionnement : 4,8 – 6 V DC
2. Température de fonctionnement : -40 à 80°C
3. Signal de sortie : 1,5 ms ± 0,5 ms
4. Courant de sortie : > 15 mA (5 mA par voie)
5. Connecteur 3×3 pour connecter simultanément 1 à 3 servomoteurs
6. 3 modes de fonctionnement : manuel, neutre et automatique
7. Bouton de réglage pour la rotation manuelle du servomoteur
8. Dimensions compactes : généralement autour de 46 x 32 x 17 mm
9. Poids : environ 8 g
10. Test des ESC (contrôleurs de vitesse électrique) en plus des servomoteurs
11. Compatibilité avec la plupart des servomoteurs et ESC

Video descriptif

Configuration des broches et connexion

La configuration des broches du testeur de servomoteur Gear CCPM est simple.

Les broches d’entrée (INS, IN+ et IN-) sont utilisées pour connecter la source d’alimentation et le signal d’entrée.

Les broches de sortie (OUT_S, OUT+ et OUT-) servent à connecter les servomoteurs à tester.

Il est important de respecter la polarité lors de la connexion de la source d’alimentation pour éviter d’endommager l’appareil.

Utilisation du testeur CCPM : modes de fonctionnement

1. Mode manuel : permet de faire tourner le servomoteur en tournant le bouton de réglage de la vitesse.
2. Mode neutre : ramène le servomoteur à sa position neutre.
3. Mode automatique “essuie-glace” : fait osciller le servomoteur comme un essuie-glace à son angle maximal.

Précautions d’utilisation et conseils

1. Respectez la polarité lors de la connexion de la source d’alimentation pour éviter d’endommager l’appareil.
2. Ne dépassez pas la tension de fonctionnement recommandée (4,8 – 6 volts).
3. Ne testez pas des servomoteurs dont le poids est supérieur à 55 grammes.
4. Lorsque vous connectez plusieurs servomoteurs, assurez-vous qu’ils sont compatibles entre eux pour éviter des problèmes de synchronisation.

Tutoriel : Tester un servomoteur étape par étape

1. Connectez la source d’alimentation aux broches d’entrée (IN+ et IN-) du testeur.
2. Connectez le servomoteur à tester aux broches de sortie (OUT_S, OUT+ et OUT-).
3. Sélectionnez le mode de fonctionnement souhaité à l’aide de l’interrupteur de sélection de mode.
4. Observez le comportement du servomoteur en fonction du mode choisi et effectuez les ajustements nécessaires.
