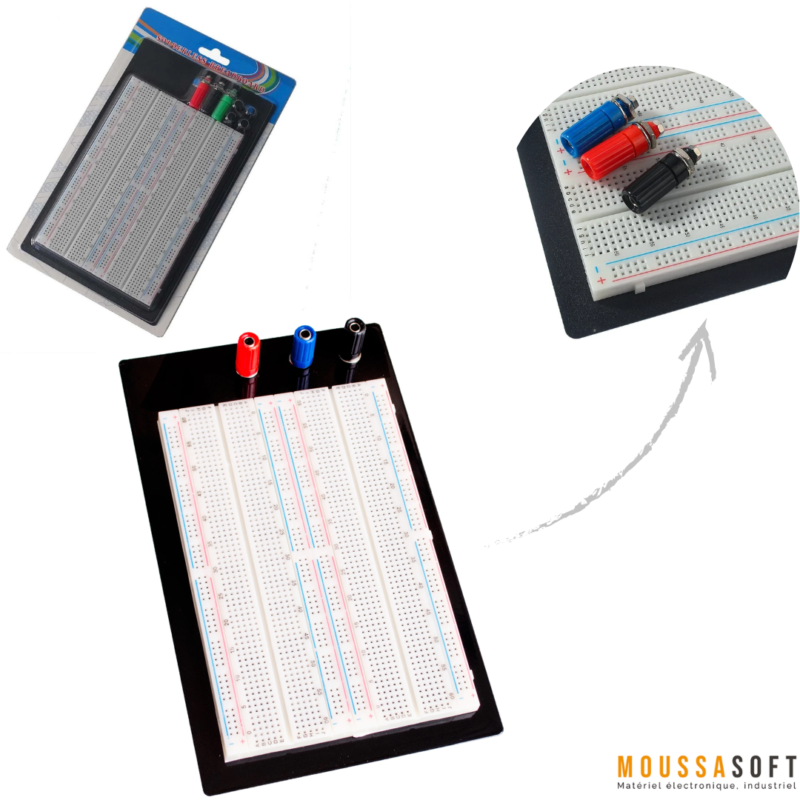

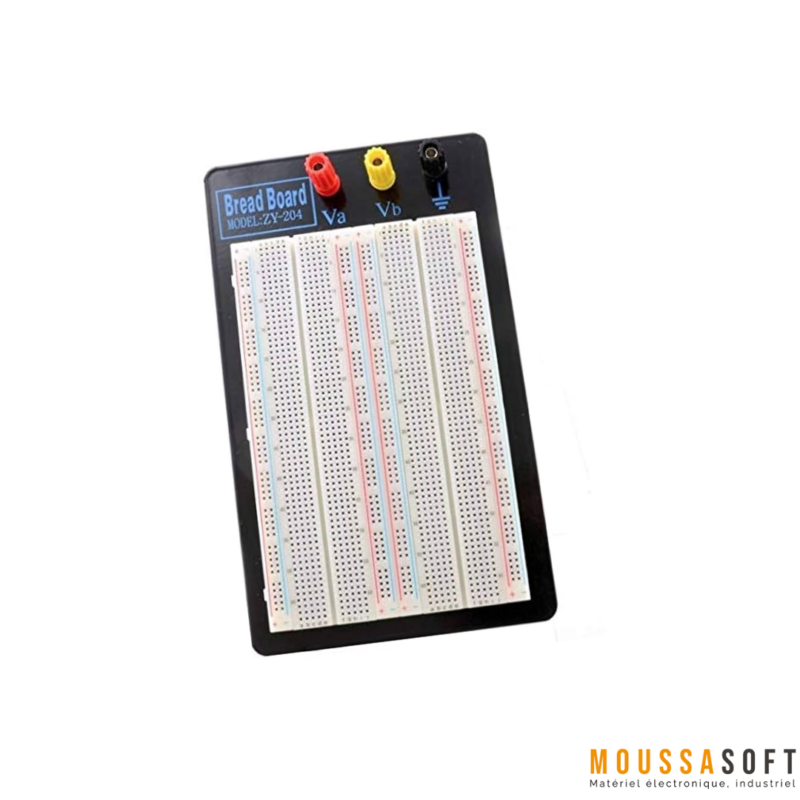

BREADBOARD zy-204
Breadboard ZY-204 est une platine d’essai sans soudure, pour améliorer le prototypage et le développement de circuits électroniques. Adaptée aux projets éducatifs et professionnels, pour une construction flexible et rapide des circuits sans nécessiter de soudure. Ce produit est particulièrement utile pour les prototypes, les tests et les expérimentations.
Conception et Matériau:
La ZY-204 est construite en plastique ABS, un matériau durable qui donne une bonne résistance aux impacts et une longévité accrue. Sa construction robuste est bon choix pour une utilisation répétée dans des environnements de prototypage intensifs.
Points de Connexion:
platine est équipée de 1660 points de connexion :
1260 points sont disposés sur deux bandes centrales de bornes, pour la connexion de plusieurs composants.
400 points sont répartis sur quatre bandes de distribution, pour une gestion efficace de la connexion des circuits et des rails d’alimentation.
Rails d’Alimentation et Bornes de Liaison
patine d’essai ZY-204 comprend deux rails d’alimentation de longueur complète, pour les tensions positives et l’autre pour les tensions négatives, pour une alimentation stable du circuit. De plus, elle est équipe de trois bornes de liaison pour faciliter la connexion des différentes parties du circuit.
Spécifications Techniques de patine d’essai
Caractéristique | Détail |
---|---|
Nombre de Points | 1660 |
Type de Matériau | Plastique ABS |
Rails d’Alimentation | Deux rails de longueur complète |
Bornes de Liaison | Trois bornes de liaison |
Applications de BREADBOARD zy-204
Prototypage rapide : Facilite l’insertion et le retrait des composants pour tester plusieurs configurations de circuits.
Éducation et formation : Permet aux étudiants de comprendre les principes de base des circuits sans soudure.
Développement de projets : pour les systèmes embarqués, les projets IoT, et les dispositifs de commande.
Intégration de microcontrôleurs : adapté avec Arduino, Raspberry Pi et autres microcontrôleurs.
Tests de composants : Permet de tester facilement les résistances, les condensateurs, et les semi-conducteurs.
Expérimentation de circuits : Pratique pour expérimenter avec des circuits analogiques et numériques.
