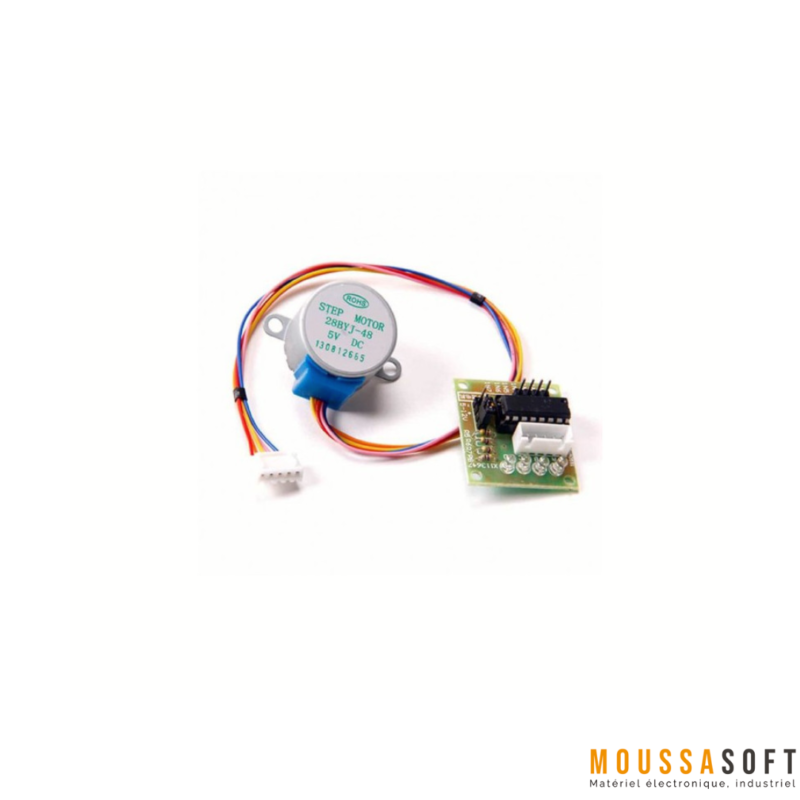

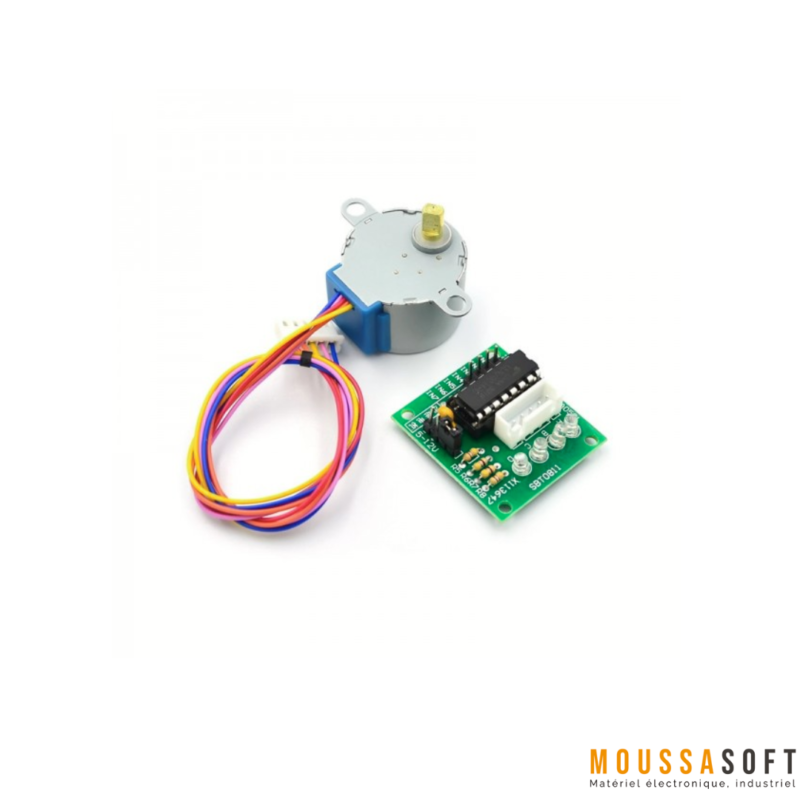

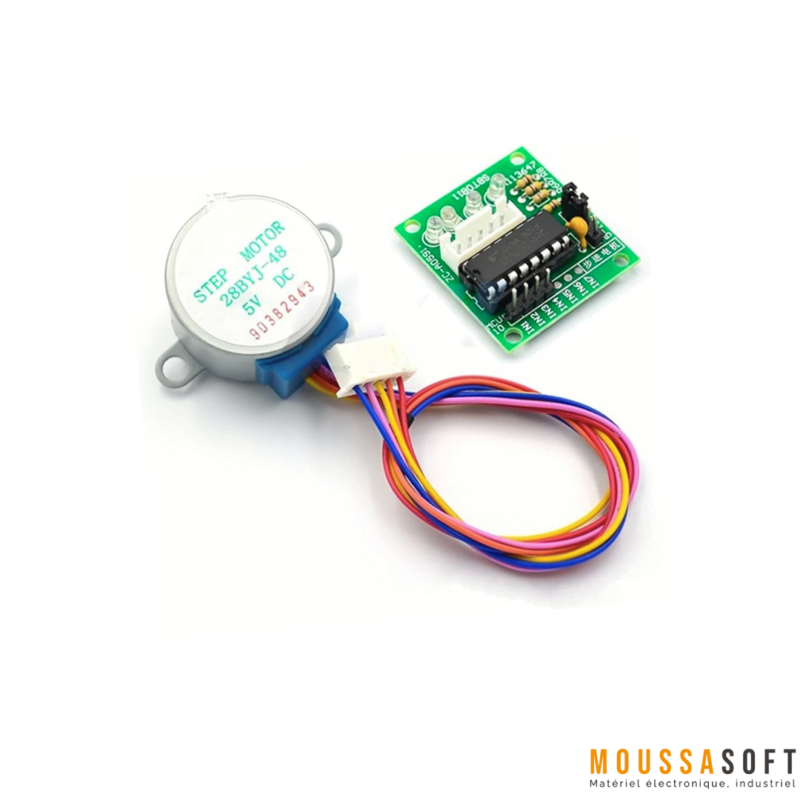

Moteur pas-à-pas avec Driver ULN2003

Moteur pas-à-pas avec Driver ULN2003

l’ULN2003 pilote de moteur pas à pas ( en anglais stepper motor) unipolaire (4 phases / 5 fils ) permet de brancher facilement le petit moteur 28BY J-48 5v grâce au connecteur 5 broches mâle et se connecte facilement à une Arduino ou autre grâce à un connecteur 4 broches pour les signaux de commande et GND (masse/-). L’alimentation de l’ULN2003 se fait entre 5 et 12V.

Moteur pas-à-pas avec Driver ULN2003 est Compatible Arduino et Raspberry Pi.

CARACTÉRISTIQUES DRIVER ULN2003:

• Tension de fonctionnement: 5V
• Tension de pilotage: 5V-12V
• Dimensions du module: 31mm x 35mm

CARACTÉRISTIQUES MOTEUR pas a pas 28BY J-48:

• Tension: 12VDC
• Nombre de pôles: 4
• Speed Variation Ratio: 1/64
• Stride Angle: 5.625° /64
• Résistance: 200Ω±7%(25℃)
• Idle In-traction Frequency: >600Hz
• Idle Out-traction Frequency: >1000Hz
• Torsion en fonctionnement: >34.3mN.m(120Hz)
• Insulated resistance: >10MΩ(500V)
• Insulated electricity power: 600VAC/1mA/1s
• Insulation grade: A
• Rise in Temperature: <40K(120Hz)
• Bruit: <40dB(120Hz,No load,10cm)

Vidéo MOTEUR pas a pas 28BY J-48:

Tutorial moteur pas a pas 28BY J-48 avec Arduino :
 —>> Moteur pas à pas 28BYJ-48 et Arduino maroc uno: comment les faire fonctionner ensemble avec le driver ULN2003 (moussasoft.com)
