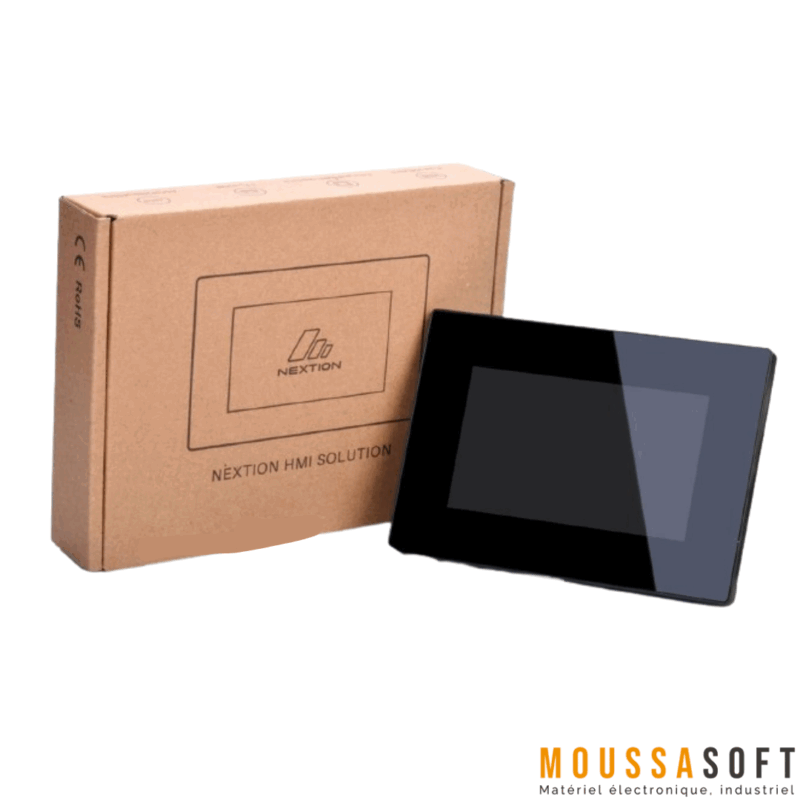

NEXTION Intelligent 7″ NX8048P070_011C_Y ÉCRAN TACTILE
Caractéristiques de la NEXTION Intelligent 7″ NX8048P070_011C_Y ÉCRAN TACTILE :
| Les données | La description | |
| Couleur | 65K 65536 couleurs | 16 bits 565, 5R-6G-5B |
| Taille de la mise en page | 218,1 mm (L) × 150 mm (L) × 22,5 mm (H) | NX8048P070-011C-Y |
| Zone active (AA) | 164,90 mm (L) × 100,00 mm (l) | |
| Zone visuelle (VA) | 154,08 mm (L) × 85,92 mm (l) | |
| Résolution | 800 × 480 pixels | Peut également être défini comme 480 × 800 |
| Type tactile | Capacitif | |
| Touches | > 1 million | |
| Rétroéclairage | LED | |
| Durée de vie du rétroéclairage (moyenne) | > 30 000 heures | |
| Luminosité | 300nit | 0% à 100%, l’intervalle de réglage est de 1% |
| Poids | 470 g |
Performances des interfaces de la NEXTION Intelligent 7″ NX8048P070_011C_Y ÉCRAN TACTILE:
| Conditions d’essai | Min | Typique | Max | Unité | |
| Vitesse de transmission du port série | la norme | 2400 | 9600 | 921600 | bps |
| Haute tension de sortie (TXD) | IOH = 1 mA | 3.0 | 5,0 | Vin | V |
| Basse tension de sortie (TXD) | LIO = -1 mA | 0,1 | 0,2 | V | |
| Haute tension d’entrée (RXD) | 3.0 | 5,0 | Vin | V | |
| Basse tension d’entrée (RXD) | -0,7 | 0,0 | 1,3 | V | |
| Mode port série | 3,3 V / 5,0 V TTL | ||||
| Port série | 4Pin_2.54mm | ||||
| interface USB | NON | ||||
| Prise de carte SD | Oui (format FAT32), prend en charge une carte Micro SD 32G maximum * La prise de carte microSD est exclusivement utilisée pour mettre à niveau la conception du micrologiciel / HMI Nextion |
||||
| E / S étendues | 8 GPIO numérique étendu | ||||
| IO0-IO7 prend en charge les événements d’entrée, de sortie et de liaison de composant | |||||
| Prise en charge IO6-IO7 PWM | |||||
| RTC | Prise en charge RTC intégrée (type de batterie: CR1220) | ||||
Caractéristiques de la mémoire:
| Type de mémoire | Conditions d’essai | Min | Typique | Max | Unité |
| Mémoire flash | Stocker les polices et les images | 120 | Mo | ||
| Stockage utilisateur | EEPROM | 1024 | OCTET | ||
| Mémoire RAM | Stocker les variables | 512 | Ko | ||
| Tampon d’instructions | Tampon d’instructions | 1024 | OCTET |
