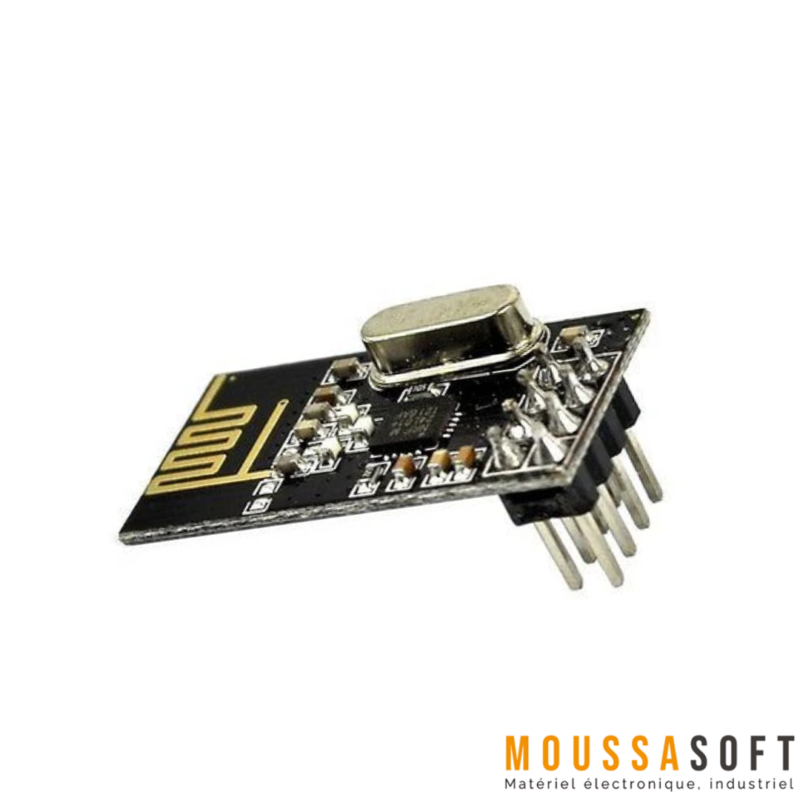

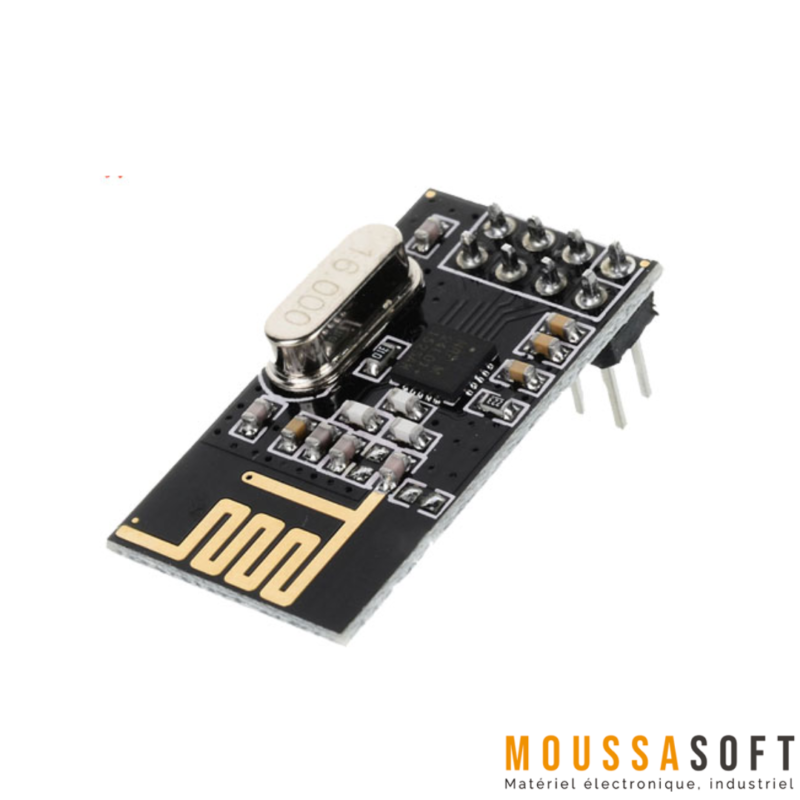

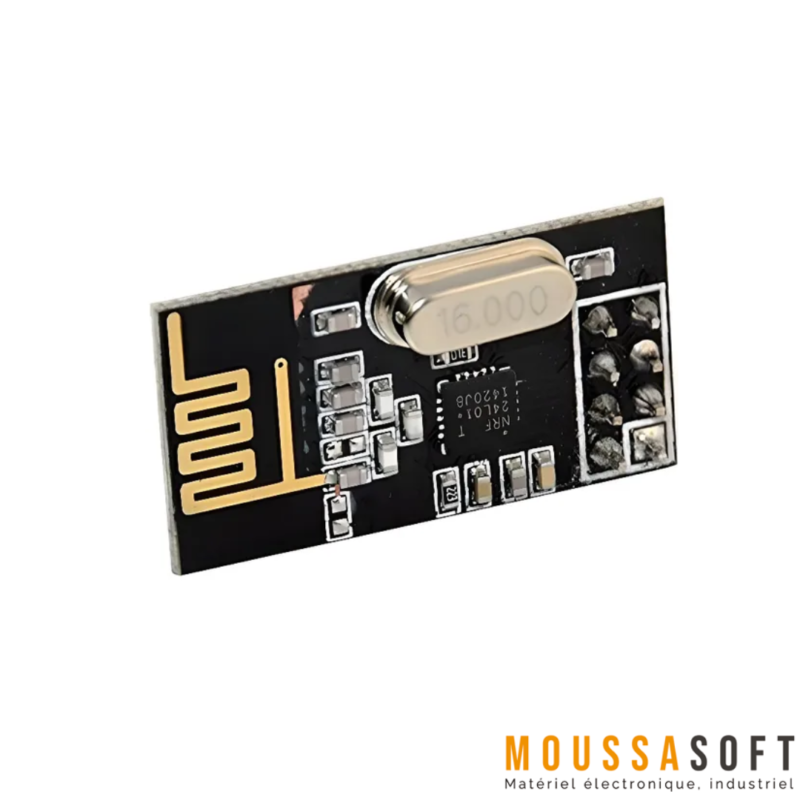

NRF-24L01 Module Émetteur-Récepteur 2.4GHZ
NRF24-L01 Module est un émetteur-récepteur RF fonctionnant à 2,4 GHz, optimisé pour une communication sans fil. Il supporte des débits de données allant jusqu’à 2 Mbps et fonctionne dans la bande ISM de 2,4 GHz, globalement sans licence, ce qui le rend approprié pour plusieurs applications.
Le NRF-24L01 est caractérisé par sa faible consommation d’énergie, améliorée par la technologie Enhanced ShockBurst™, qui délègue les tâches de protocole du microcontrôleur pour optimiser le fonctionnement. Sa gestion automatique des paquets, la correction d’erreurs et la communication avec plusieurs appareils en font un composant clé dans les systèmes nécessitant des liaisons sans fil, allant des capteurs à distance et des systèmes de contrôle aux systèmes de télémétrie et d’automatisation domestique.
NRF-24L01 adapté sans difficulté avec votre propre système MCU/ARM/PIC/AVR/STM32
NRF-24L01 peut être associé à Arduino.
Taux de transfet de données : 250Kbps, 1 Mbps et 2 Mbps.
Spécifications Détails de NRF-24L01 :
| Spécifications | Détails |
|---|---|
| Plage de Fréquences | 2,400 à 2,525 GHz (bande ISM de 2,4 GHz) |
| Débit de Données | Jusqu’à 2 Mbps en transmission |
| Modulation | Gaussian Frequency Shift Keying (GFSK) |
| Modes de Communication | Simplex et duplex |
| Portée | Jusqu’à 100 mètres à 250 kbps ; jusqu’à 85 mètres en intérieur ; jusqu’à 250 mètres en zone ouverte |
| Alimentation | 1,9V à 3,6V |
| Tension pour la logique | 0 ~ 3,3V / 5V |
| Courant d’Émission (TX) | Environ 11,3 mA à une puissance de sortie de 0 dBm |
| Courant de Réception (RX) | Environ 12,3 mA à un débit de données de 2 Mbps |
| Courant en Mode Veille | 900 nA |
| Courant en Mode Standby-I | 22 μA |
| Mode Hors Tension | Consommation d’énergie de 400 nA |
| Enhanced ShockBurst™ | Accélérateur matériel de protocole pour la gestion automatique des paquets, la correction des erreurs et la retransmission, déchargeant les tâches du microcontrôleur |
| Configurations des Broches | GND : Masse ; VCC : Alimentation (1,9V à 3,6V) ; CE : Activation du Chip ; CSN : Sélection du Chip Non ; SCK : Horloge Série ; MOSI : Master Out Slave In ; MISO : Master In Slave Out ; IRQ : Demande d’Interruption |
| Options de Débit de Données | 250 kbps, 1 Mbps, 2 Mbps |
| Taux d’Émission | +7 dB |
| Sensibilité de Réception | ≤ -90 dB |
| Dimension | 15 x 29 mm |
Documentation :
- Affection des pins : Layout
- Schéma : Schematic
- Utilisation sur Arduino : Arduino Playground – nRF24L01
Applications de Module NRF-24L01:
- Capteurs à Distance :
- Surveillance des paramètres environnementaux (par exemple, température, humidité, pression).
- Systèmes de Contrôle Sans Fil :
- Contrôle à distance des dispositifs, automatisation domestique et jouets télécommandés.
- Systèmes de Télémétrie :
- Transmission de données depuis des emplacements éloignés vers un système central.
- Surveillance Industrielle :
- Collecte de données sur les processus et équipements industriels pour analyse.
- Réseaux Sans Fil :
- Établissement de réseaux de communication sans fil à courte portée entre les dispositifs.
Contribution aux Applications de Contrôle Industriel
- Surveillance en Temps Réel :
- Collecte de données depuis des capteurs répartis dans une installation sans fil.
- Contrôle à Distance :
- Contrôle des équipements industriels à distance pour réduire l’intervention manuelle.
- Acquisition de Données :
- Collecte et transmission de données pour l’analyse et la prise de décision.
- Évolutivité :
- Ajout facile de nouveaux capteurs et contrôleurs sans modifications majeures de l’infrastructure.
Cas d’Utilisation Spécifiques
- Systèmes Domotiques :
- Communication entre capteurs et hubs centraux pour automatiser l’éclairage, le chauffage et la sécurité.
- Robotique :
- Contrôle et surveillance des systèmes robotiques, y compris les drones et les véhicules autonomes.
- Stations Météorologiques à Distance :
- Transmission des données météorologiques depuis des capteurs extérieurs vers des affichages centraux ou des enregistreurs de données.
- IoT Industriel :
- Intégration dans les équipements pour améliorer l’efficacité et la sécurité.
- Terminaux de Données Sans Fil :
- Dispositifs portables pour la collecte et la transmission de données sur le terrain.
- Systèmes de Sécurité :
- Systèmes d’alarme sans fil et surveillance à distance des caméras de surveillance.
